Cette section contient des illustrations expliquant la relation numérique/analogique pour plusieurs plages de mesure d'entrée et de sortie.

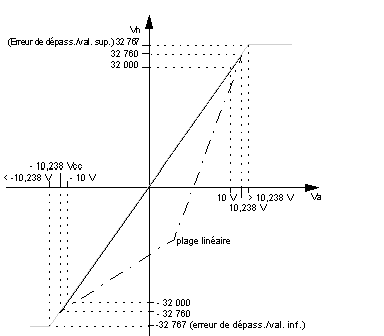

Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée +/- 10 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 3200 x Va (pour la plage linéaire) :

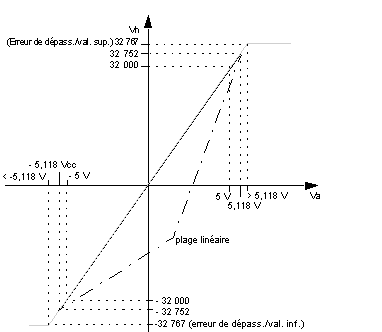

Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée +/- 5 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 6400 x Va (pour la plage linéaire) :

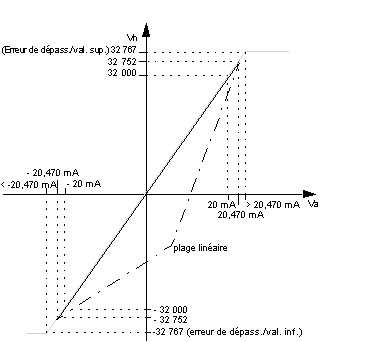

Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée +/- 20 mA. La valeur du courant est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 1600 x Ia (pour la plage linéaire) :

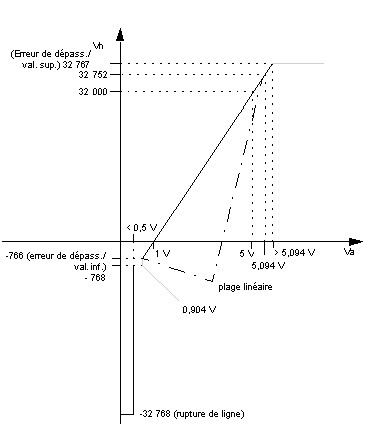

Le schéma suivant représente la relation analogique/numérique pour les mesures d'entrée comprises entre 1 et 5 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 8000 x Va - 8000 (pour la plage linéaire) :
Le schéma suivant représente la relation analogique/numérique pour les mesures d'entrée comprises entre 4 et 20 mA. La valeur du courant est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 2000 x Ia - 8000 (pour la plage linéaire). Les voies désactivées renvoient la valeur 0.

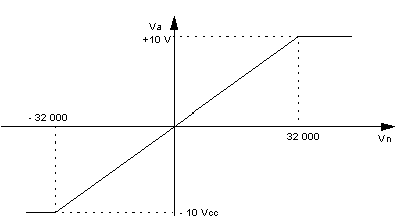

Le schéma suivant représente la relation analogique/numérique pour la plage de sortie +/- 10 V. Lorsque le bus est réinitialisé, les sorties utilisent les paramètres configurés. Si le module ne dispose pas de paramètres corrects, les sorties passent à 0 V ou 0 mA. La valeur de la tension de sortie est calculée selon la formule suivante en utilisant la valeur numérique par défaut : Va = 1/3200 x Vn.
Plage de sortie de 0 à 20 mA

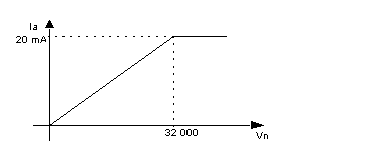

Le schéma suivant représente la relation analogique/numérique pour la plage de sortie comprise entre 0 et 20 mA. Lorsque le bus est réinitialisé, les sorties utilisent les paramètres configurés. Si le module ne dispose pas de paramètres corrects, les sorties passent à 0 V ou 0 mA. La valeur du courant de sortie est calculée selon la formule suivante en utilisant la valeur numérique par défaut : Ia = 1/1600 x Vn.
