L'embase Momentum TSX 170 ADO 830 30 peut prendre en charge jusqu'à 6 sorties à relais. Cette section contient des informations sur l'affectation des données d'E/S à un seul mot de sortie.
L'embase peut être affectée sous un mot de sortie ou 16 points de sortie TOR.
Pour pouvoir câbler les sorties et affecter les données de sortie correctement, vous devez connaître le type de l'adaptateur monté sur la base.
NOTE : La broche 1 du module a été retirée et le relais commence à la broche 2. Les connecteurs utilisateur sont inclus dans le module de relais, ce qui vous évite de devoir les commander séparément.
Les adaptateurs peuvent être compatibles CEI ou schéma à contacts 984.
|
|
Compatible CEI
|
Compatible 984
|
|
Modules processeurs Momentum
|
Tous
|
Aucun
|
|
Communicateurs Momentum
|
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|

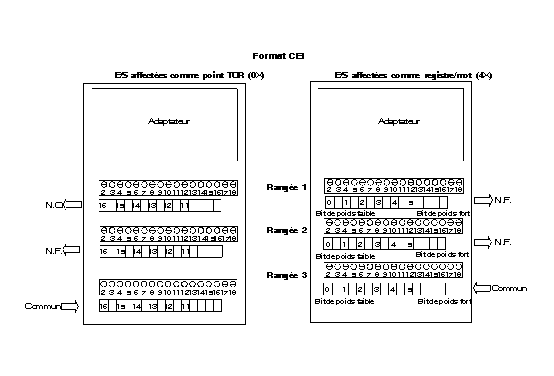

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme des points TOR (0x), le MSB est affecté à la broche 2. Lorsque les E/S sont affectées comme un mot ou un registre (4x), le LSB (bit 0) est affecté à la broche 2.
NOTE : Les connecteurs de bornes possèdent les caractéristiques suivantes :

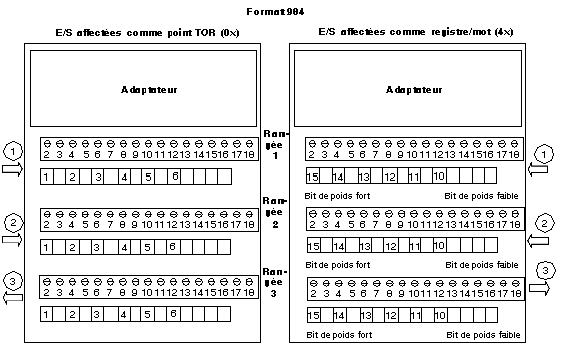

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible schéma à contacts 984. Lorsque les E/S sont affectées comme des points TOR (0x), le LSB est affecté à la broche 2. Lorsque les E/S sont affectées comme un mot ou un registre (4x), le MSB (bit 15) est affecté à la broche 2.
NOTE : Les connecteurs de bornes possèdent les caractéristiques suivantes :
