Cette section comporte un schéma qui peut vous aider lors du câblage d'un actionneur à 2 fils.

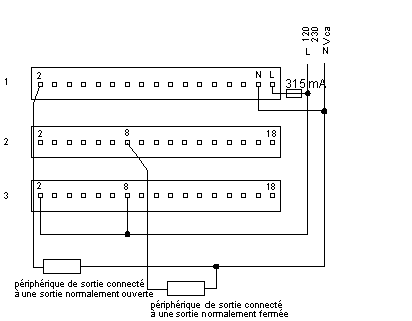

Le schéma ci‐dessous présente le câblage d'actionneurs à 2 fils de 120 V ca qui utilisent une sortie à relais normalement ouverte et normalement fermée.
NOTE : Les 6 sorties à relais sont isolées les unes des autres. Ainsi, si une isolation est nécessaire, l'emploi de sources d'alimentation distinctes pour chaque sortie est possible.
Schéma de sortie simplifié

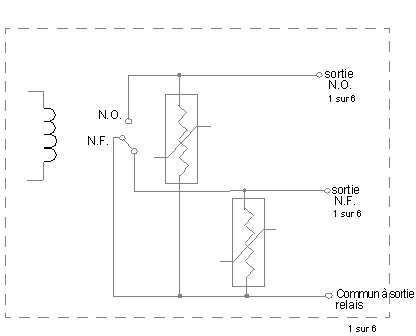

Le schéma suivant montre le circuit d'une sortie à relais.
