L'embase Momentum TSX 170 ADM 850 10 prend en charge 16 entrées TOR et 16 sorties TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots d'entrée et aux mots de sortie.
L'embase peut être affectée sous un mot d'entrée et un mot de sortie ou 16 points d'entrée TOR et 16 points de sortie TOR.
Pour pouvoir câbler les entrées/sorties et affecter les données d'entrée/de sortie correctement, vous devez connaître le type d'adaptateur Momentum monté sur la base. Les adaptateurs sont compatibles CEI ou schéma à contacts 984.
|
|
Compatible CEI
|
Compatible 984
|
|
Modules processeurs Momentum
|
Tous
|
Aucun
|
|
Communicateurs Momentum
|
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|

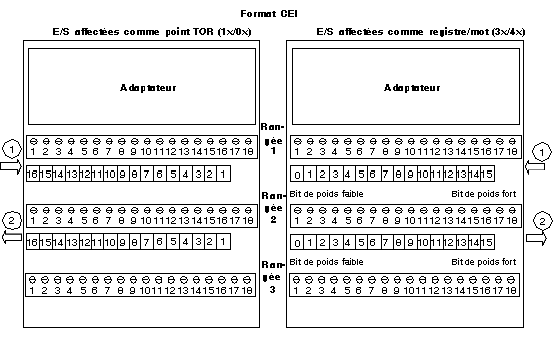

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme des points TOR (1x/0x), le MSB est affecté à la broche 1 et le LSB est affecté à la broche 16. Lorsque les E/S sont affectées comme un mot ou un registre (3x/4x), le MSB (bit 15) est affecté à la broche 16 et le LSB (bit 0) est affecté à la broche 1.

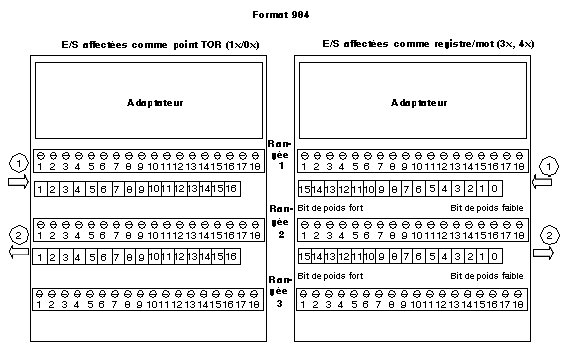

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible schéma à contacts 984. Lorsque les E/S sont affectées comme des points TOR (1x/0x), le MSB est affecté à la broche 16 et le LSB est affecté à la broche 1. Lorsque les E/S sont affectées comme un mot ou un registre (3x/4x), le MSB (bit 15) est affecté à la broche 1 et le LSB (bit 0) est affecté à la broche 16.
