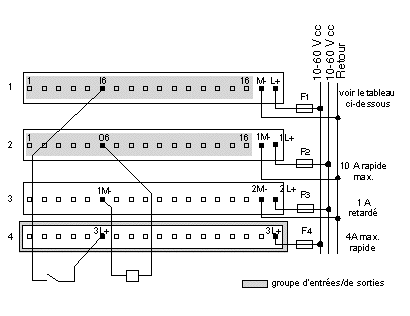

Le schéma ci-dessous présente un exemple de câblage d'appareils à 2 fils.

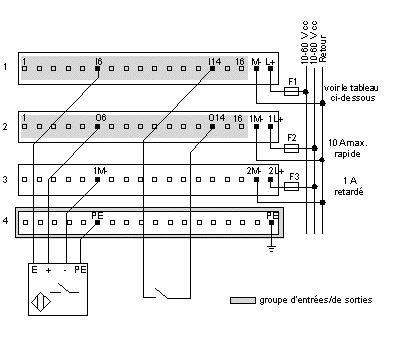

Le schéma de câblage ci-dessous montre un exemple de capteur activé par une sortie. Sur ce schéma, les capteurs sont mis sous tension uniquement lorsque les sorties des broches 6 et 14 de la rangée 2 sont importantes. Les entrées effectuées au niveau des broches 6 et 14 de la rangée 1 peuvent être conséquentes uniquement lorsque les sorties associées le sont.

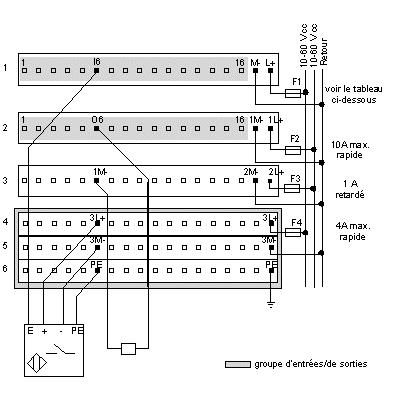

Le schéma ci-après représente un capteur à 4 fils avec un actionneur à 2 fils. La procédure de câblage d'un capteur à 3 fils est pratiquement identique. Puisque les capteurs à 3 fils ne nécessitent pas de connexion à la terre (PE), une barre de commutation à 2 rangée pourrait remplacer celle de 3 rangées indiquée ici.

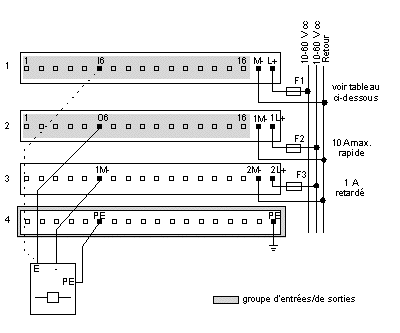

Le schéma suivant présente un actionneur à trois fils ainsi qu'un schéma de câblage facultatif, utile pour détecter les ruptures de ligne. La ligne en pointillé indique si le courant est parvenu jusqu'à l'actionneur. Lorsque la sortie de la broche 6 de la rangée 2 est importante, l'entrée de la rangée 1 de cette même broche doit l'être également.

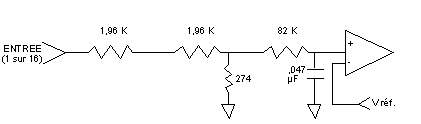

Le schéma suivant montre le circuit d'entrée de l'unité.

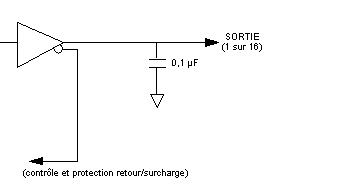

Le schéma suivant montre le circuit de sortie de l'unité.
