Protection contre les surtensions sur les lignes de bus distant (parafoudres)

Protection contre les surtensions

Pour protéger les équipements de transmission contre les surtensions induites par couplage sur les lignes (foudre), il convient d’intégrer des dispositifs de protection contre les surtensions dans les câbles de bus distants dès lors qu’ils sont posés à l’extérieur de bâtiments.

A cet effet, le courant nominal de décharge devrait être de 5 kA

Vous pouvez, par exemple, utiliser les parafoudres de type VT RS485 et CT B110 de la société Dehn und Söhne GmbH & Co KG. Pour l'adresse du fournisseur ainsi que les références de ces équipements et des accessoires, reportez-vous à la rubrique Vue d’ensemble des données de commande.

Pour la protection d’un câble INTERBUS, deux groupes d’équipements de protection dans chaque bâtiment sont nécessaires. Le premier groupe (de type B110) est placé à l'entrée du câble dans le bâtiment et sert de paratonnerre. Le second groupe (de type RS485), situé à proximité du premier abonné, protège des surtensions.

Règles de raccordement des équipements de protection

Avant de raccorder les équipements de protection, veuillez observer les règles suivantes :

Installez une ligne de terre fonctionnelle (rail d'équilibrage du potentiel).
Montez les équipements de protection à proximité de la prise de terre du bâtiment afin que le trajet de dérivation du courant de choc soit court.

Le câble entre le bâtiment et la terre fonctionnelle doit être aussi court que possible (minimum 6 mm2).
Vous pouvez connecter jusqu'à 10 équipements de protection en série avec 4 sections en extérieur sur les câbles INTERBUS pour relier les bâtiments entre‐eux.
Procédez à la mise à la terre du blindage de la ligne INTERBUS en fonction du parafoudre utilisé (type CT B110 ou type VT RS485).

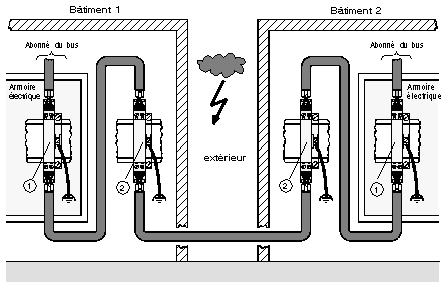

Plan de connexion des équipements de protection

Type et nombre de parafoudres de la société Dehn und Söhne GmbH &Co KG pour un câble de bus distant LiYCY (INTERBUS) :

N°	Type	Nombre par groupe
1	VT RS485	1
2	CT B110	3

NOTE : Veuillez consulter les informations de montage et de raccordement des câbles dans les instructions d'installation afférentes, livrées avec les parafoudres.

Mise à la terre du blindage pour les équipements de protection

Les équipements de protection permettent une mise à la terre directe ou indirecte du blindage. Une mise à la terre indirecte est réalisée au moyen d’un parafoudre à gaz.

La procédure de mise à la terre du blindage dépend du type de parafoudre.

Type de parafoudres	Mise à la terre directe du blindage	Mise à la terre indirecte du blindage au moyen d’un parafoudre à gaz
CT B110	Raccordez le blindage du câble d’arrivée du bus distant à la borne de raccordement IN et celui du câble de départ à la borne de raccordement OUT. Les blindages sont maintenant reliés à PE par couplage galvanique.	Reliez les blindages selon la procédure décrite pour la mise à la terre directe du blindage. Placez le parafoudre à gaz dans l'unité située sous de la borne de raccordement du blindage côté entrée.
CT B110	Les bornes de la bride de serrage CEM fixent le blindage de câble du bus distant côté entrée et côté sortie.
VT RS485	Raccordez le blindage du câble d’arrivée du bus distant à la borne de raccordement IN2 et celui du câble de départ à la borne de raccordement OUT2.	Raccordez le blindage du câble d’arrivée du bus distant à la borne de raccordement IN1 et celui du câble de départ à la borne de raccordement OUT1. Le parafoudre est installé dans l'équipement.
VT RS485	Remarque : Connectez les bornes de la mise à la terre du parafoudre au conducteur PE.

NOTE : Pour toutes autres informations concernant la mise à la terre et la mise à la terre du blindage, veuillez vous référer aux notices de montage afférentes, livrées avec les parafoudres.
