Cette section contient les exemples de configuration suivants.
|
Exemple
|
Description
|
|
N° 1
|
Configuration INTERBUS avec des modules d'E/S Momentum, utilisant un câble en cuivre (RS 485)
|
|
N° 2
|
Configuration INTERBUS avec des modules d'E/S Momentum, utilisant un câble à fibre optique
|
|
N° 3
|
Configuration INTERBUS avec des modules d'E/S Momentum, utilisant un câble en cuivre et un câble à fibre optique
|
|
N° 4
|
Configuration INTERBUS avec des modules d'interface de dérivation pour afficher clairement une arborescence
|
Type de câble : câble en cuivre

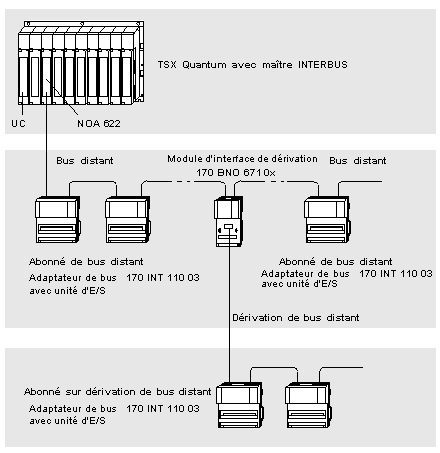

Cet exemple illustre la structure d'une configuration INTERBUS avec des modules d'E/S Momentum utilisant un câble en cuivre (RS 485).
Type de câble : câble à fibre optique

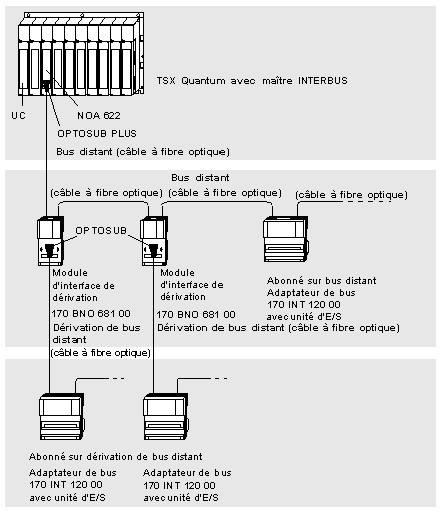

Cet exemple illustre la structure d'une configuration INTERBUS avec des modules d'E/S Momentum utilisant un câble à fibre optique.
Type de câble : combinaison de câble en cuivre et câble à fibre optique

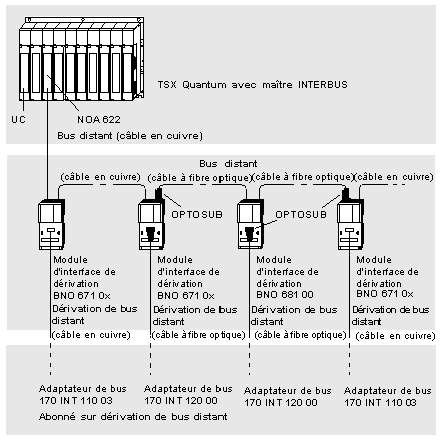

Cet exemple illustre la structure d'une configuration INTERBUS utilisant une combinaison de câble en cuivre (RS 485) et de câble à fibre optique. Les abonnés situés sur la dérivation du bus distant sont des modules d'E/S Momentum.
Une commutation entre le câble en cuivre et le câble à fibre optique peut être réalisée au niveau de n'importe quel point. Cependant, 2 connecteurs OPTOSUB maximum peuvent être utilisés par module d'interface de dérivation.
Construction d'une arborescence
Cet exemple illustre une arborescence utilisant des modules d'interface de dérivation sur INTERBUS. Chaque module d'interface de dérivation est un abonné de bus distant et permet de connecter une dérivation de bus distant au bus distant. A l'aide d'une arborescence, le bus peut être adapté aux conditions locales requises. Il est ainsi possible de réduire considérablement les dépenses en termes de câblage.

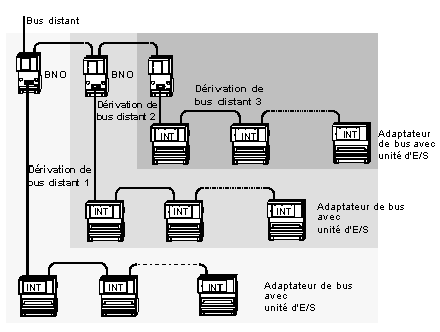

Exemple de structure de dérivations de bus distant dans une configuration INTERBUS :
