La borne de raccordement de bus 170 BNO 681 00 est un abonné de bus interstation sur l’INTERBUS ; elle sert à raccorder un bus interstation supplémentaire, présentant les mêmes limites d’extension qu’un bus interstation.
Le raccordement des lignes de bus interstation est réalisé par fibre optique.
La borne de raccordement de bus 170 BNO 681 00 utilise la puce "Protocole" SUPI 3, ceci la rendant compatible de la fonctionnalité de diagnostic complète du progiciel INTERBUS de 4e génération.
Structure mécanique de la borne de raccordement de bus
Elle dispose de 2 interfaces (Bus interstation arrivant et partant), réalisées en tant qu’interfaces FO, et d’1 interface RS 485 pour le bus interstation supplémentaire. Les interfaces répondent aux normes INTERBUS (DIN 19258).
Une barrette de connexion à 8 pôles assure l’alimentation et la connexion de la périphérie E/S (sortie de relais, bouton-poussoir).
Affichage de l’état de fonctionnement à l’aide de 9 DEL.

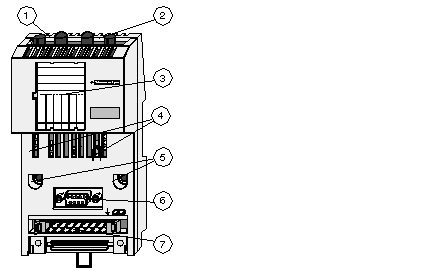

Position des éléments de module
1
Interface FO avec le bus interstation arrivant
2
Interface FO avec le bus interstation partant
3
Film de marquage
4
Eléments d’affichage et de commande
5
Trous pour montage mural
6
Interface pour bus interstation supplémentaire (bus interstation partant)
7
Zone de montage de la barrette à bornes
