Configuration des paramètres de l'adaptateur de communication Momentum 170ENT11001

Vue d'ensemble

Cette section décrit les pages Web incorporées qui permettent de modifier les paramètres de configuration.

Modification des paramètres actuels de l'adaptateur de communication

Cette page permet de définir les paramètres de configuration (exécution) de l'adaptateur Momentum 170ENT11001.

NOTE : Le mot de passe de configuration par défaut de Schneider Electric est httpcfguser (minuscules).

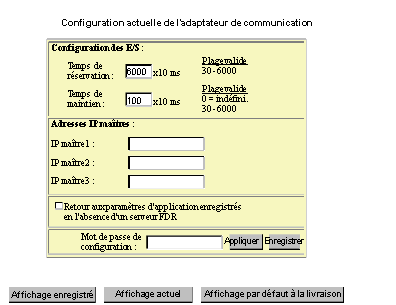

La page Configuration actuelle de l'adaptateur de communication permet de configurer les paramètres de configuration (exécution) suivants en saisissant des valeurs dans les champs appropriés :

Configuration des E/S
- Temps de réservation (valeur par défaut : 6000 (60 secondes))
- Temps de maintien (valeur par défaut : 100 (1 seconde))
Adresses IP maîtres
- IP maître1
- IP maître2
- IP maître3
Spécifiez jusqu'à 3 adresses IP auxquelles vous attribuerez des droits en écriture.
Retour aux paramètres d'application enregistrés en l'absence d'un serveur FDR

Résumé des paramètres de l'adaptateur de communication

AVERTISSEMENT

RUPTURE DE COMMUNICATION —TEMPS DE MAINTIEN INDEFINI

Si le temps de maintien indéfini est sélectionné et que la communication est interrompue entre l'automate et l'adaptateur Momentum 170ENT11001, les sorties d'E/S conservent la dernière valeur écrite jusqu'à ce que la communication soit rétablie.

Configurez l'automate afin qu'il lise périodiquement l'état de fonctionnement du module d'E/S (mot 10) du bloc d'état du système, registre 4F801 hexadécimal, du Momentum 170ENT11001 pour vérifier que la communication entre l'automate et le Momentum 170ENT11001 est opérationnelle et que l'automate fonctionne correctement.
Le bloc d'état du système est décrit dans le tableau du bloc d'état du système de la section Utilisation des registres du groupe d'état.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le temps de réservation, le temps de maintien et les adresses IP maîtres sont accessibles par les pages Web incorporées ou les registres à l'aide du protocole Modbus TCP/IP. Pour une présentation détaillée de ces registres, reportez-vous à la section Configuration des paramètres à l'aide des registres de groupe de configuration.

Utilisation de la case à cocher

Une case à cocher apparaît sur cette page sous la zone Adresses IP maîtres. Cette case concerne l'utilisation du service FDR.

Nom de la case à cocher	Description
Retour aux paramètres d'application enregistrés en l'absence d'un serveur FDR	Au démarrage, cette case à cocher informe l'équipement du comportement à suivre si le serveur FDR n'est pas disponible. Si le serveur FDR n'est pas disponible au démarrage et si la case est cochée: l'équipement utilise les paramètres enregistrés. n'est pas cochée : l'équipement passe en mode E/S sûr.

NOTE : En cas d'utilisation d'un serveur BOOTP, l'appareil utilise toujours les valeurs de paramètres enregistrées ou les valeurs par défaut si aucune valeur n'a été enregistrée.

Utilisation des boutons de commande de la page Web

Cinq boutons de commande permettent de modifier les paramètres.

Bouton sélectionné	Résultat
Affichage enregistré	Permet de relire la page et d'afficher les valeurs enregistrées dans la mémoire Flash.
Affichage actuel	Permet de relire la page avec les valeurs actuelles de la mémoire RAM.
Affichage par défaut à la livraison	Permet de relire la page et d'afficher les paramètres par défaut.
Appliquer	Enregistre les paramètres affichés sur la page dans les valeurs actuelles de la mémoire RAM. Le bouton Appliquer ne modifie ni le contenu de la mémoire Flash non volatile, ni le contenu du serveur FTP. Si la modification est apportée, la page Confirmation de l'application de l'adaptateur de communication affiche le message suivant : Configuration appliquée. Si la modification n'a pas été apportée, un message d'erreur s'affiche. Reportez-vous à la page du journal système pour de plus amples informations.
Enregistrer	Enregistre les paramètres affichés sur la page dans le serveur FDR (le cas échéant) ; la mémoire Flash (non volatile) ; les valeurs actuelles de la mémoire RAM. Le bouton Enregistrer modifie le contenu de la mémoire Flash et le contenu du serveur FDR. Si la modification est apportée, la page Confirmation d'enregistrement de l'adaptateur de communication affiche le message suivant : Configuration enregistrée. Si la modification n'a pas été apportée, un message d'erreur s'affiche. Reportez-vous à la page du journal système pour de plus amples informations.
