Cette section décrit les pages Web incorporées permettant de modifier les paramètres de configuration.
Modification de la configuration IP actuelle
Cette page permet de spécifier les paramètres IP et de fournir les paramètres à utiliser en cas d'indisponibilité d'un serveur FDR/BOOTP/DHCP.
NOTE : Le mot de passe de configuration par défaut de Schneider Electric est httpcfguser (minuscules).

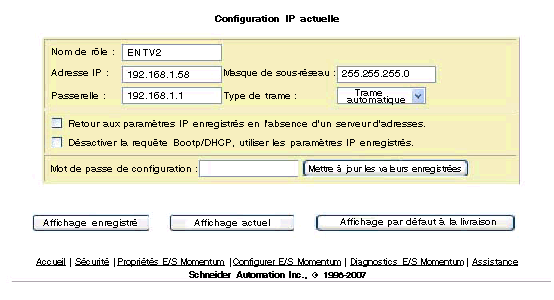

La page Configuration IP actuelle permet de configurer les paramètres de l'adresse IP suivants :
-
nom de rôle
-
adresse IP
-
masque de sous-réseau
-
passerelle
-
type de trame
-
retour aux paramètres IP enregistrés en l'absence d'un serveur d'adresses
-
désactiver la requête Bootp/DHCP, utiliser les paramètres IP enregistrés.
Deux cases à cocher apparaissent sur cette page.
|
Nom de la case à cocher
|
Description
|
|
Retour aux paramètres IP enregistrés en l'absence d'un serveur d'adresses.
|
Si l'équipement ne peut pas obtenir de paramètres à partir d'un serveur FDR, il utilise les paramètres enregistrés lorsque cette case est cochée. Sinon, il passe en mode E/S sûr (désactivation E/S).
|
|
Désactiver la requête Bootp/DHCP, utiliser les paramètres IP enregistrés.
|
Quand cette option est sélectionnée, l'adaptateur de communication utilise l'adresse IP statique enregistrée dans la mémoire flash de l'adaptateur à la mise sous tension. Dans ce cas, l'adaptateur de communication n'envoie pas de requête BOOTP ou DHCP.
S'il n'y a pas d'adresse IP enregistrée en mémoire flash alors que cette option est sélectionnée, l'adaptateur de communication envoie une requête pour obtenir une adresse IP.
|
Les trois premiers boutons de commande permettent de modifier la vue, le quatrième, d'apporter des modifications aux paramètres.
|
Bouton sélectionné
|
Résultat
|
|
Affichage enregistré
|
Permet de relire la page et d'afficher les valeurs enregistrées dans la mémoire Flash.
|
|
Affichage actuel
|
Permet de relire la page avec les valeurs actuelles de la mémoire RAM.
|
|
Affichage par défaut à la livraison
|
Permet de relire la page et d'afficher les paramètres par défaut.
|
|
Mettre à jour les valeurs enregistrées
|
Permet d'apporter des modifications aux champs.
-
Saisissez le mot de passe de configuration (httpcfguser).
-
Cliquez sur le bouton Mettre à jour les valeurs enregistrées.
-
Les modifications sont enregistrées dans la mémoire RAM et la mémoire Flash, ainsi que dans le serveur FDR (le cas échéant).
|
Modification des noms de rôle

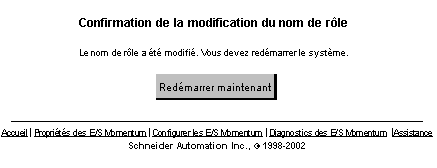

Si le nom de rôle est modifié, une page de confirmation apparaît.
NOTE : Si vous souhaitez apporter d'autres modifications de configuration (exécution), Schneider Electric recommande de modifier en premier lieu les paramètres de configuration (exécution) avant de changer le nom de rôle.
Une fois toutes les modifications apportées, cliquez sur Redémarrer maintenant.
Trois faits importants sont à noter à propos des noms de rôle :
-
après la modification d'un nom de rôle, vous devez redémarrer l'équipement. Cliquez sur le bouton Redémarrer maintenant.
-
Les noms de rôle distinguent majuscules et minuscules.
-
les caractères valides sont [a ... z], [A ... Z], [0 ... 9] et [trait de soulignement].
Modification des paramètres IP
Le système affiche la page Confirmation de la modification IP. Vous pouvez redémarrer le système ou cliquer sur Annuler et poursuivre votre travail.
NOTE : Si vous choisissez de poursuivre votre travail, la modification des paramètres IP ne sera validée qu'au redémarrage suivant.
Schneider Automation vous recommande de redémarrer en cliquant sur Redémarrer maintenant.
Redémarrez à partir de la page Confirmation de la modification IP.
-

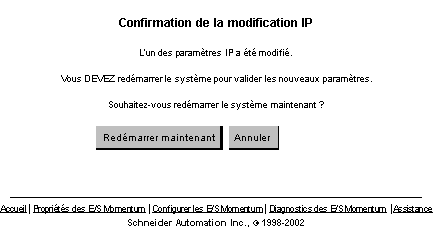

Page Confirmation de la modification IP
Cette page permet de modifier les cinq (5) paramètres suivants : adresse IP, passerelle, Masque de sous-réseau, Type de trame et Retour aux paramètres IP enregistrés en l'absence d'un serveur d'adresses.
Le redémarrage est facultatif mais recommandé. Les nouveaux paramètres sont uniquement validés au redémarrage de l'équipement.
