Vue d'ensemble
Cette section décrit la MIB privée de Schneider Electric Transparent Factory et les sous-arborescences qui s'appliquent au Momentum 170ENT11001.
Présentation de la MIB privée
Une MIB (Management Information Base, banque de données de gestion) est un élément utilisé dans la gestion de réseau. Les services de gestion de réseau sont nécessaires à des fins de contrôle et d'administration :
Chaque MIB contient un nombre fini d'objets. La gestion de votre MIB s'effectue via une station de gestion sur laquelle fonctionne une application de gestion SNMP. L'application de gestion utilise des instructions GET et SET pour extraire des informations sur le système et définir des variables d'environnement système.
Extension MIB privée Schneider
Schneider Electric s'est vu attribuer un numéro PEN (Private Enterprise Number) par l'organisation IANA (Internet Assigned Numbers Authority). Ce numéro représente une sous-arborescence de la MIB SNMP. Il constitue un identificateur unique pour le groupe Schneider.
L'identificateur d'objet de la racine de l'arborescence du Groupe Schneider est 1.3.6.1.4.1.3833 et représente le chemin d'accès à la sous-arborescence suivante.
iso(1)
org(3)
dod(6)
internet(1)
private(4)
enterprise(1)
GroupeSchneider(3833)
Transparent_Factory_Ethernet(1)
Sous cette extension MIB privée du Groupe Schneider, il existe également une MIB privée Transparent Factory Ethernet (TFE), Transparent_Factory_Ethernet(1).
MIB privée Transparent Factory Ethernet
Ce composant intégré SNMP Transparent Factory contrôle la fonction MIB privée Schneider. La MIB privée Schneider et ses services associés gèrent le réseau pour tous les composants du système. La MIB privée Transparent Factory fournit les données de gestion des services de communication principaux Transparent Factory pour l'ensemble des composants de communication de l'architecture Transparent Factory (ETY, NOE et ENT). La MIB privée Transparent Factory ne définit pas d'applications et de politiques de gestion spécifiques.

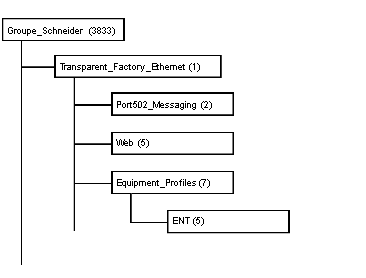

Le diagramme ci-dessous illustre la sous-arborescence MIB privée du groupe Schneider Electric (Groupe_Schneider (3833)).
La sous-arborescence Groupe_Schneider (3833) est la racine de l'extension MIB privée du Groupe Schneider dans la structure SMI (Structure of Management Information) utilisée par SNMP et définie dans la spécification RFC‐1155, qui pose la structure et l'identification des informations de gestion pour les Internets TCP/IP.
Sous-arborescence Ethernet Transparent Factory
La sous-arborescence Transparent_Factory_Ethernet (1) définit les groupes qui gèrent les services et équipements Ethernet Transparent Factory.
Service
Description
Port502_Messaging (2)
Cette sous-arborescence définit les objets servant à gérer les applications compatibles avec les communications client/serveur explicites, telles que HMI, SCADA ou autres outils de programmation.
Web (5)
Cette sous-arborescence définit des objets de gestion des activités des serveurs Web incorporés.
Equipment_Profiles (7)
Cette sous-arborescence identifie des objets pour chaque type d'équipement du portefeuille de produits Ethernet Transparent Factory
Ces sous-arborescences d'équipements ou groupes seront définis pour les ENT(5).
Au fur et à mesure de l'ajout d'équipements au catalogue Schneider, la MIB privée Schneider sera étendue de la manière suivante :
Lorsqu'un nouvel équipement est créé, sa description l'est également au format ASN.1. Les fichiers ASN.1 sont fournis aux éditeurs de logiciels gestionnaires SNMP pour intégration dans leurs produits.
Sous-arborescence de messagerie du port 502
La sous-arborescence ou groupe Port502_Messaging (2) gère les connexions et fournit des services de flux de données. Le tableau suivant décrit les fonctions de chaque objet.
Service
Description
port502Status(1)
Indique l'état du service (repos, opérationnel).
port502SupportedProtocol(2)
Indique les protocoles pris en charge (Modbus, Xway).
port502IpSecurity(3)
Indique l'état du service de sécurité IP du port 502 (activé/désactivé).
port502MaxConn(4)
Indique le nombre maximum de connexions TCP gérées par l'entité port 502.
port502LocalConn(5)
Indique le nombre de connexions TCP actuellement ouvertes par l'entité locale port 502.
port502RemConn(6)
Indique le nombre de connexions TCP actuellement ouvertes par l'entité distante sur l'entité locale port 502.
port502IpSecurityTable(7)
Indique une table contenant le nombre d'échecs de connexions TCP à partir d'une entité TCP distante.
port502ConnTable(8)
Indique une table contenant des informations TCP spécifiques au port 502 (MsgIn, MsgOut).
port502MsgIn(9)
Indique le nombre total de messages du port 502 reçus du réseau.
port502MsgOut(10)
Indique le nombre total de messages du port 502 envoyés du réseau.
port502MsgOutErr(11)
Indique le nombre total de messages d'erreur établis par l'entité de messagerie du port 502 et envoyés sur le réseau.
port502AddStackStat(12)
Indique la gestion de statistiques supplémentaires sur la pile du port 502.
1 - Désactivé
2 - Activé
port502AddStackStatTable(13)
Indique des statistiques supplémentaires sur la pile du port 502 (facultatif).
Sous-arborescence Web
La sous-arborescence ou groupe Web (5) contient les objets liés au service du serveur Web.
Service
Description
webStatus(1)
Indique l'état général du service Web.
1 - Repos
2 - Opérationnel
webPassword (2)
Indique un commutateur permettant d'activer ou de désactiver l'utilisation de mots de passe Web.
1 - Désactivé
2 - Activé
webSuccessfullAccess (3)
Indique le nombre total d'accès au site Web.
webFailedAttempts (4)
Indique le nombre total d'échecs de connexion au site Web.
Sous-arborescence du profil d'équipement
La sous-arborescence Equipment_Profiles (7) contient un ensemble d'objets communs.
Service
Description
profileProductName(1)
Affiche le nom commercial du produit de communication sous forme de chaîne (par exemple : Momentum 170ENT11001).
profileVersion(2)
Version du logiciel du produit de communication, sous forme de chaîne (par exemple : Vx.y ou V1.1).
profileCommunicationServices(3)
Affiche une liste des services de communication gérés par le profil (Messagerie du port 502, Web).
profileGlobalStatus(4)
Indique l'état général du module de communication.
1 - incorrect
2 - ok
profileConfigMode(5)
Indique le mode de configuration IP du module de communication.
1 - Local : configuration IP créée localement.
2 - dhcpServed : configuration IP créée par un serveur DHCP distant.
profileRoleName(6)
Indique le nom de rôle pour la gestion des adresses IP si existante (chaîne vide si inexistante).
profileBandwidthMgt(7)
Indique l'état de la gestion de la bande passante.
1 - Désactivé
2 - Activé
profileBandwidthDistTable(8)
N/A pour le 170ENT11001 Momentum.
profileLedDisplayTable(9)
Affiche une table indiquant le nom et l'état des voyants de chaque module.
profileSlot(10)
N/A pour le 170ENT11001 Momentum.
profileCPUType(11)
N/A pour le 170ENT11001 Momentum.
profileTrapTableEntriesMax(12)
Indique le nombre maximum d'entrées dans la table des déroutements. Cette entrée équivaut au nombre de gestionnaires distants potentiels.
profileTrapTable(13)
Affiche une table vous permettant d'activer ou de désactiver les déroutements privés de chaque service de communication.
profileSpecificId(14)
Indique une identification spécifique de profil unique à l'intérieur de l'objet equipmentProfile de la MIB Schneider Transparent Factory (Par exemple, pour la famille d'automates Premium, il s'agit de 100).
profileIpAddress(15)
Indique l'adresse IP de l'agent SNMP.
profileIpNetMask(16)
Indique le masque de sous-réseau associé à l'adresse IP de l'agent SNMP. La valeur du masque est une adresse IP dont tous les bits réseau sont définis sur 1 et tous les bits hôte sur 0.
profileIpGateway(17)
Indique l'adresse IP Gateway par défaut de l'agent SNMP.
profileMacAddress(18)
Indique l'adresse liée à Ethernet de l'agent SNMP.
Déroutements privés et fichiers MIB
Les déroutements servent à signaler les changements d'état au gestionnaire. Ils permettent de réguler le trafic.
Les quatre changements d'état signalés par le déroutement s'appliquent aux :
La liste suivante décrit les caractéristiques des déroutements privés. Ils peuvent :
Les déroutements privés sont décrits dans la MIB ASN.1, contenue dans un fichier texte .mib.
