Dans l'exemple de nommage ASN.1, l'objet MIB identifié par la notation 1.3.6.1.2.2.4.3 est désigné par l'acronyme OID (Object Identifier, identificateur d'objet). Tous les OID peuvent être considérés comme faisant partie d'une arborescence commençant à la racine (ISO) et se divisant en branches, dont les sous-arborescences sont identifiées par un entier.

SNMP utilise des PDU (Protocol Data Units, unités de données de protocole) pour transmettre les requêtes et les réponses relatives aux données contenues dans un OID entre le gestionnaire et les agents.

Les PDU au sein du SNMP déclenchent la communication entre le responsable et les agents.

L'unité PDU GetRequest (en abrégé : Get) permet au gestionnaire SNMP de récupérer la valeur d'un ou plusieurs objets (OID) auprès d'un agent.

L'unité PDU SetRequest (en abrégé : Set) permet au gestionnaire SNMP d'affecter une valeur à un ou plusieurs objets (OID) résidant dans un agent.

Le PDU Trap est utilisé par l'agent pour alerter le gestionnaire qu'un événement prédéfini s'est produit.

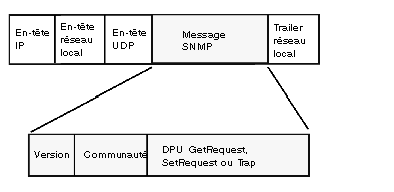

Version identifie le numéro de version du logiciel SNMP utilisé par le responsable et l'agent. Votre adaptateur gère la version 2 du SNMP. Community (communauté) est un identifiant que vous affectez à votre réseau SNMP. Si les noms de communauté du responsable et de l'agent ne correspondent pas, l'agent envoie au responsable un message de déroutement pour défaut d'authentification. Si les noms de communauté et les numéros de version concordent, le PDU SNMP est exécuté.

Votre adaptateur 170ENT11001 Momentum peut être configuré pour envoyer un déroutement d'authentification à deux gestionnaires SNMP si, lors d'une requête Get/Set, il reçoit un nom de communauté différent du nom configuré. De même, vous pouvez configurer le Sys Contact et le Sys Location via les pages Web de configuration incorporées de l'adaptateur.
