Composants du panneau avant

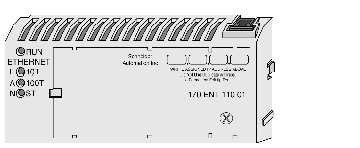

La figure suivante représente la face avant d'un adaptateur de communication Ethernet Momentum 170ENT11001.
L'adaptateur de communication Ethernet Momentum 170ENT11001 permet de connecter les modules d'E/S de la gamme Momentum à un réseau Ethernet, à un débit de communication 10Base-T ou 100Base-T.
L'adaptateur Momentum 170ENT11001 est relié à un module d'E/S Momentum. L'adaptateur Momentum 170ENT11001 permet d'accéder aux fonctions suivantes via les connexions Ethernet.
-
Configuration du module via les pages Web intégrées
-
Echange
Les échanges sont effectués en utilisant un ensemble de commandes Modbus via le protocole TCP/IP.
-
Obtention des informations de diagnostic
-
Téléchargement
L'adaptateur Momentum 170ENT11001 permet d'accéder aux fonctions suivantes via les registres.
-
Jusqu'à 3 équipements peuvent avoir accès en écriture à l'adaptateur Momentum 170ENT11001 avec la possibilité de stocker leur adresse IP en mémoire flash
-
Sélection de délais de rétention
Les délais de rétention peuvent être stockés en mémoire flash.
-
Sélection du temps de réservation de propriété
L'adaptateur Momentum 170ENT11001 est apparié à une base d'E/S Momentum, comme de nombreux autres adaptateurs de la gamme de produits Momentum.
L'utilisation d'un adaptateur Momentum 170ENT11001 inclut toutes les fonctionnalités de l'adaptateur Momentum 170ENT11000 (remplacé par Momentum 170ENT11002), mais l'adaptateur Momentum 170ENT11001 ajoute trois fonctionnalités supplémentaires :
-
FDR
Fonctionnalité qui facilite la maintenance et fournit un référentiel de sauvegarde.
-
Configuration via un logiciel navigateur Web standard
Configuration de votre système avec un navigateur Web. Les modifications du système sont effectuées simplement via les
Pages Web.
-
SNMP
Le protocole SNMP est un outil de diagnostic puissant qui permet d'accéder aux statistiques du système et de surveiller l'intégrité du système.
Vous pouvez configurer un adaptateur Momentum 170ENT11001 selon vos besoins. L'adaptateur Momentum 170ENT11001 est compatible avec les versions antérieures. Vous pouvez utiliser l'adaptateur Momentum 170ENT11001 pour remplacer un adaptateur Momentum 170ENT11000.
Vérifiez que le délai de communication du contrôleur est suffisant pour les performances du réseau et le temps de réponse de l'adaptateur Momentum 170ENT11001.
NOTE : Schneider Electric recommande d'utiliser les commutateurs Ethernet pour les réseaux d'E/S distribuées car les commutateurs fournissent des réponses plus déterministes.
Principales caractéristiques
L'adaptateur Momentum 170ENT11001 inclut toutes les fonctionnalités de l'adaptateur de communication Momentum 170ENT11000. (L'adaptateur Momentum 170ENT11000 a été remplacé par l'adaptateur Momentum 170ENT11002.) L'adaptateur Momentum 170ENT11001 permet d'accéder aux services suivants.
-
Ports de communication
Le port de communication Ethernet 10/100 Mb avec fonction de négociation automatique :
-
Types de trames
La communication Ethernet 10/100 Mb prend en charge les types suivants :
En mode d'auto-détection, Momentum 170ENT11001 envoie 3 (trois) requêtes BOOTP avec le type de trame Ethernet II. En l'absence de réponse, l'adaptateur tente 3 (trois) requêtes BOOTP avec le type de trame IEEE 802.3.
En présence d'une configuration valide, le type de trame de cette configuration est utilisé. Le type de trame de la première réponse BOOTP/DHCP est choisi comme paramètre d'exécution du type de trame. Si aucun serveur ne répond, le type de trame par défaut est Ethernet II.
-
Meilleure acquisition d'adresse IP
Obtention de l'adresse IP d'un Momentum 170ENT11001 :
-
Serveur BOOTP / DHCP
-
Configuration manuelle
-
Paramètres IP par défaut basés sur l'adresse MAC de l'adaptateur
-
Gestion des paramètres (lors de l'initialisation et de l'exécution)
-
Meilleure détection des erreurs au démarrage
Un Momentum 170ENT11001 détecte et indique les états tels que l'utilisation de l'adresse IP par défaut, une adresse IP en double et les défaillances complexes d'embase d'E/S.
-
Pages Web intégrées utilisées pour la configuration
Une série de pages Web de configuration permettent de configurer certaines options du système.
En l'absence d'un serveur BOOTP / DHCP ou d'une configuration antérieure, configurez Momentum 170ENT11001 à l'état par défaut (tel que configuré en usine).
-
Pages Web intégrées pour les diagnostics
Une série de pages Web de diagnostic permettent de surveiller l'intégrité du système.
-
Meilleure signalisation des erreurs par des voyants
-
SNMP
Prise en charge complète du protocole SNMP (Simple Network Management Protocol)
Prise en charge de la MIB-2 publique et la MIB Transparent Factory Private de Schneider Electric pour la gestion des équipements sur le réseau.
-
FDR
L'adaptateur prend en charge la fonction FDR (Fast Device Replacement) client
En tant que client FDR, l'adaptateur récupère ses paramètres IP et de configuration auprès d'un serveur DHCP et d'un serveur FTP respectivement. La présence ou l'absence d'un nom de rôle détermine la participation à l'environnement FDR.
L'adaptateur de communication Momentum 170ENT11001 permet de placer une embase d'E/S Momentum sur un réseau Ethernet afin qu'elle communique via des messages Modbus en utilisant le protocole TCP/IP.
