Ecriture de registres
La procédure suivante décrit comment écrire les registres du module Ethernet à l'aide du NOET (Network Options Ethernet Tester, testeur d'option de réseau Ethernet).
Etape
Action
1
Etablissez une connexion au module Ethernet
2

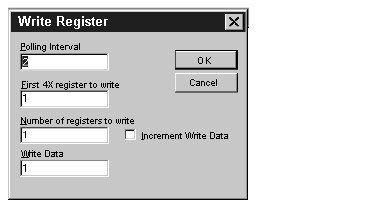

  • Cliquez sur Messages → Write Register.
    - ou -
  • Cliquez sur l'icône Write Register de la barre d'outils.
3
Dans le champ Polling Interval, saisissez le nombre de secondes entre les transactions.
4
Dans le champ First 4x register to write, saisissez le numéro du premier registre 4x que vous voulez écrire. En saisissant son numéro, n'indiquez pas le 40 ou le 400 de tête.
5
Dans le champ Number of registers to write, saisissez le nombre de registres à écrire.
6
Dans le champ Write Data, saisissez les données à écrire dans ces registres.
7
Cochez la case Increment Write Data si vous souhaitez que les données saisies augmentent d'un incrément à chaque transaction.
8
Cliquez sur OK.
Résultat : Les valeurs de registre s'affichent dans la fenêtre de cette connexion.
Erreur de requête Lecture ou Ecriture
Si une erreur se produit lorsque vous tentez de lire ou d'écrire des registres, le NOET affiche une erreur de requête de lecture ou une erreur de requête d'écriture. Les codes d'erreur correspondent aux codes d'erreur du bloc MSTR. Pour plus d'informations, consultez le Guide utilisateur de la bibliothèque des blocs de schéma à contacts (840 USE 101).
