Lecture de registres
La procédure suivante décrit comment lire les registres de l'adaptateur Ethernet à l'aide du NOET (Network Options Ethernet Tester, testeur d'option de réseau Ethernet).
Etape
Action
1
Etablissez une connexion avec l'adaptateur Ethernet
2
  • Cliquez sur Messages → Read Register.
    - ou -
  • Cliquez sur l'icône Read Register de la barre d'outils.

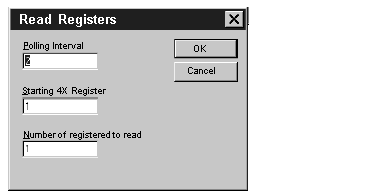

3
Dans le champ Polling Interval, saisissez le nombre de secondes entre les transactions.
4
Dans le champ Starting 4x Register, saisissez le numéro du premier registre 4x. En saisissant son numéro, n'indiquez pas le 40 ou le 400 de tête.
5
Dans le champ Number of registers to read, saisissez le nombre de registres à lire.
6
Cliquez sur OK.
Résultat : Les valeurs de registre s'affichent dans la fenêtre de cette connexion. Chaque ligne indique cinq valeurs, avec le numéro du premier registre en début de ligne.
