Démontage d'un processeur Momentum d'une embase

A propos de nous
Outil
Utilisez un tournevis à tête plate.
Retrait d'un adaptateur d'une embase
DANGER
RISQUE DE CHOC ELECTRIQUE
  • Veillez à mettre l'embase hors tension lorsque aucun module n'est monté dessus.
  • Pour garantir qu'aucun courant ne circule, insérez les connecteurs de câblage dans l'embase uniquement une fois le module monté.
Les circuits électriques de l'embase risquent d'être exposés si aucun adaptateur Momentum n'est monté.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Etape
Action
1
Choisissez un environnement propre pour démonter l'unité, afin de protéger les circuits de toute contamination.
2
Assurez-vous que l'embase est hors tension en retirant les connecteurs de bornes de l'embase.
3
Retirez la vis de masse.
4

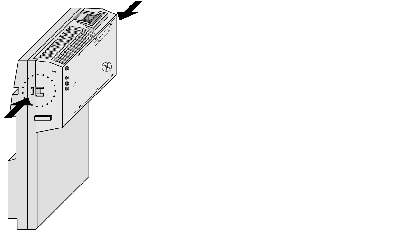

Utilisez un tournevis pour pousser les pattes de verrouillage vers l'intérieur des deux côtés du module, comme indiqué dans la figure ci-dessous.
5

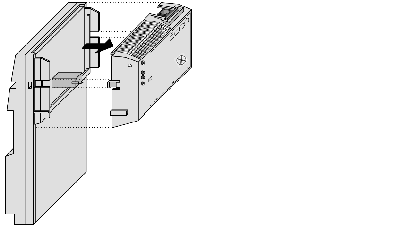

Soulevez et retirez le module de l'embase en appuyant sur les pattes de verrouillage.
