Montage d'un adaptateur processeur sur une embase

A propos de nous
Présentation générale
ATTENTION
L'ADAPTATEUR RISQUE D'ETRE ENDOMMAGE PAR L'ELECTRICITE STATIQUE
  • Observez les procédures de protection contre les décharges électrostatiques (ESD) appropriées lorsque vous manipulez l'adaptateur.
  • Ne touchez pas les éléments internes.
Les éléments électriques de l'adaptateur sont sensibles à l'électricité statique.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
DANGER
RISQUE DE CHOC ELECTRIQUE
  • Veillez à mettre l'embase hors tension lorsque aucun adaptateur n'est monté dessus.
  • Pour garantir qu'aucun courant ne circule, insérez les connecteurs de câblage dans l'embase uniquement une fois l'adaptateur monté.
Les circuits électriques de l'embase peuvent être exposés si aucun adaptateur Momentum n'est monté.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Un adaptateur de communication Ethernet peut s'emboîter directement sur une embase Momentum, établissant la connexion sur trois points :
Les composants peuvent être fixés manuellement les uns aux autres (aucun outil de montage requis).
Pour obtenir une description détaillée des procédures d'installation et de mise à la terre, reportez-vous au Guide de l'utilisateur de l'embase Momentum (870 USE 002).
Procédure : Montage d'un adaptateur sur une embase
Procédez comme suit pour monter un adaptateur sur une embase.
Etape
Action
1
Choisissez un environnement propre pour assembler l'embase et l'adaptateur, afin de protéger les circuits de toute contamination.
2
Vérifiez que l'embase n'est pas sous tension lorsque vous montez le module.
3

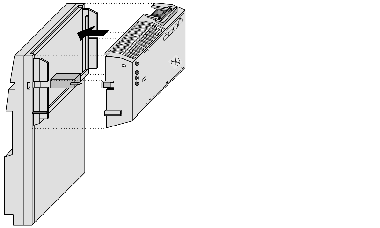

Alignez les deux extensions de fixation en plastique de l'adaptateur sur les emplacements situés sur les côtés de l'embase. Les connecteurs à 12 broches s'alignent automatiquement lorsque les unités se trouvent dans cette position. Les deux équipements doivent être positionnés de sorte que leurs ports de communication soient orientés vers l'extérieur à l'arrière de l'ensemble monté.
4
Poussez le module sur l'embase, en appuyant doucement sur les pattes de verrouillage vers l'intérieur.

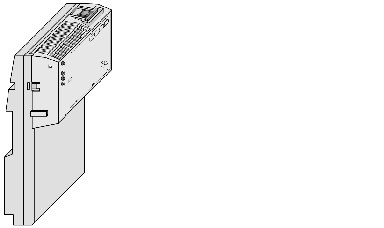

Résultat : les pattes de verrouillage, situées de chaque côté de l'adaptateur, sont insérées dans l'embase et ressortent à l'emplacement de verrouillage. Les connecteurs à 12 broches situés sur les deux unités sont ainsi couplés au même moment.
5
Serrez la vis de masse.
6
Une fois l'adaptateur monté et fixé sur une embase et la vis de masse serrée, l'ensemble peut être monté sur un panneau ou un rail DIN. Cet équipement est conforme à la norme CE relative aux équipements ouverts. Les équipements ouverts doivent être installés dans un boîtier conforme, avec un accès restreint à un personnel d'entretien qualifié.
