Mise à la terre et blindage sur les équipements sans équipotentielle

A propos de nous
Principe
NOTE : En règle générale, il est préférable de procéder à une mise à la terre et à un blindage avec équipotentielle.
Si ceci n'est pas possible pour des raisons dues à la construction des appareils, nous recommandons de procéder à une mise à la terre avec dérivation capacitive des signaux parasites à haute fréquence. Procédures
Vue d'ensemble

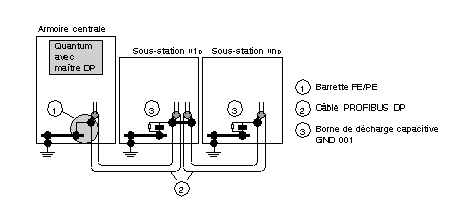

La figure suivante montre une mise à la terre décentralisée avec dérivation capacitive
Mise à la terre décentralisée avec couplage capacitif
Le tableau suivant indique les étapes à suivre afin de procéder à une mise à la terre décentralisée par couplage capacitif.
Etape
Action
Commentaire
1
Procéder à une mise à la terre galvanique du blindage sur (uniquement) une extrémité du bus et sur une grande surface dans l'armoire centrale.
2
Faire cheminer le câble depuis cette position jusqu'au dernier abonné au bus sans procéder à d'autres connexions de la masse.
3
Procéder à une mise à la terre des blindages de tous les abonnés au bus de manière "uniquement capacitive".
Utiliser pour ceci p.ex. la borne de décharge GND 001.
Cette mesure assure au moins une dérivation des perturbations à haute fréquence.
Remarque : Sans connexion galvanique, un courant de compensation ne peut pas circuler.
4
Observer l'Exemple de connexion et le Montage de la liaison de blindage ainsi que les instructions livrées avec l'appareil.
