Protection équipotentielle centralisée
Chaque blindage de câble doit être connecté par couplage galvanique à une surface suffisante avec la masse (barrette FE/PE) immédiatement après l’entrée du câble dans une armoire électrique.

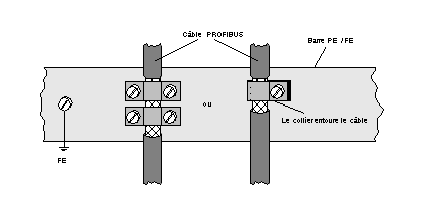

L'exemple suivant montre la connexion du blindage du câble PROFIBUS sur la barrette FE/PE.
NOTE : En raison des fluctuations du potentiel terrestre, il se peut qu’un courant de compensation circule dans un blindage connecté des deux côtés. Pour empêcher cela, il est absolument nécessaire de prévoir une équipotentielle sur toutes les pièces et tous les appareils de l’installation.

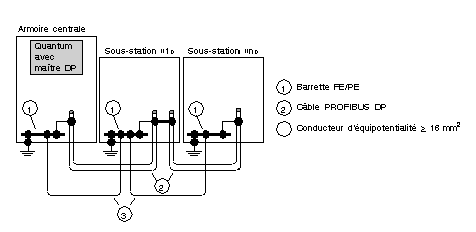

L'exemple suivant montre les composants et appareils d'une installation dans un système à équipotentielle.
