Description de l'affichage et des composants de la commande fonctionnelle

A propos de nous
Disposition des composants

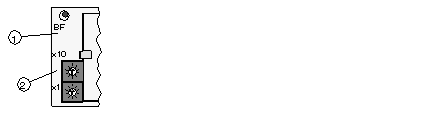

Disposition de l'affichage et des composants de la commande fonctionnelle
1
Voyant
2
Interrupteur d'adresse pour l'adresse PROFIBUS DP
Etat de l'affichage à voyants
Etat de l'affichage à voyants :
Voyant
Etat
Signification
BF
Rouge
Erreur bus :
Le chien de garde interne a répondu ou une réinitialisation a eu lieu.
Eteint
Le module fonctionne selon un cycle d'échange de données.
Paramètres d'adresse
L'utilisateur doit affecter une adresse PROFIBUS DP à chaque périphérique. Pour les esclaves de la gamme Momentum, cette adresse est incluse entre 1 et 99. L'affectation de l'adresse dépend du positionnement physique des modules sur le PROFIBUS DP.
L'adresse est définie à l'avant du communicateur et doit être identique à celle affectée lors de la configuration du bus. Cela garantit que tous les messages sortants et entrants au sein du réseau atteignent le périphérique auquel ils sont sensés parvenir.

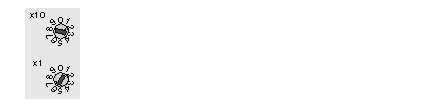

Configuration de l'adresse PROFIBUS DP sur 36
Adresses PROFIBUS DP possibles
Adresse PROFIBUS DP
Interrupteur d'adresse supérieur (x 10)
Interrupteur d'adresse inférieur (x 1)
1 ... 9
0
1 ... 9
10 ... 19
1
0 ... 9
20 ... 29
2
0 ... 9
30 ... 39
3
0 ... 9
40 ... 49
4
0 ... 9
50 ... 59
5
0 ... 9
60 ... 69
6
0 ... 9
70 ... 79
7
0 ... 9
80 ... 89
8
0 ... 9
90 ... 99
9
0 ... 9
ATTENTION
Adressage sur le PROFIBUS DP
Ne commencez pas à utiliser un module avant d'avoir défini l'adresse esclave. Consultez votre administrateur réseau pour obtenir les adresses correctes des périphériques.
Si vous avez besoin de modifier les adresses lorsque le module est en cours de fonctionnement, l'alimentation électrique doit être coupée puis remise en marche. Cela est dû au fait que les adresses ne sont chargées que lorsque la tension est appliquée.
ll n'est pas autorisé d'utiliser des adresses doublons avec le PROFIBUS car cela peut entraîner des conflits sur le bus.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Affectation de l'interface
Affectation des broches du communicateur (prises femelle)
Affectation de l'interface
Borne
Signal
Signification
3
RxD/TXD-P
Données entrantes (RxD) positives,
Données sortantes (TxD) positives
5
DGND
Potentiel de référence pour les terminaisons, ne s'applique qu'aux connecteurs avec une terminaison (fourni par le module d'E/S)
6
VP
Tension de référence pour les terminaisons, ne s'applique qu'aux connecteurs avec une terminaison (+5 V fournis par le module d'E/S)
8
RxD/TXD-N
Données entrantes (RxD-N) négatives,
Données sortantes (TxD-N) négatives,
1, 2, 4, 7, 9
Broche non connectée
Boîtier du connecteur
Connexion du blindage de câble (connecté en interne)
