Le communicateur 170 DNT 110 est l'interface entre les embases Momentum et le réseau PROFIBUS DP. Il peut être relié à toute embase Momentum.
Structure physique du communicateur
Il comprend 1 interface pour le raccordement au PROFIBUS DP et 2 interrupteurs d'adresse pour le réglage de l'adresse PROFIBUS DP.
Le mode de fonctionnement est indiqué par un voyant.

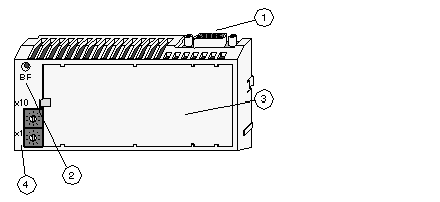

Position des composants du communicateur
Position des composants du communicateur
1
Connecteur PROFIBUS DP (embouts femelle)
2
Affichage à voyants
3
Zone pour l'étiquette (à côté de l'embase)
4
Interrupteur d'adresse PROFIBUS DP
Un fichier de base de données sur les périphériques est nécessaire pour intégrer l'embase au programme utilisateur. La disquette fait partie de ce manuel. Un fichier README contenant plus d'informations est inclus sur la disquette.
