Protection contre les surtensions pour les lignes de bus (protection contre la foudre)

Protection contre les surtensions pour les lignes de bus jusqu'à des signaux de 12 Mbps

Pour protéger les systèmes de transmission contre les surtensions parasites (foudre), la ligne PROFIBUS DP doit être équipée d'un équipement de protection contre les surtensions adapté dès qu'elle s'étend à l'extérieur d'un bâtiment.

Le courant de décharge nominal doit être d'au moins 5 kA.

Les types de protection contre la foudre compatibles comprennent le Type CT MD/HF5 et le Type CT B110 fabriqués par la société Dehn und Söhne GmbH & Co KG. Pour les références de commande et l'adresse des fournisseurs, voir le sous-chapitre Références de commande pour composants PROFIBUS DP.

Pour assurer une protection adéquate d'un câble PROFIBUS DP, deux ensembles d'équipements de protection sont nécessaires pour chaque bâtiment. Le premier ensemble de dispositifs de protection (type B110), situé là où le câble entre dans le bâtiment, sert de paratonnerre, le second (type MD/HF5), situé près du premier dispositif, sert d'équipement de protection contre les surtensions.

Règles de connexion pour l'équipement de protection

Avant de connecter l'équipement de protection, veuillez prendre en compte les règles suivantes :

Installez une terre fonctionnelle (piquet de régularisation de tension)
Installez l'équipement de protection aussi près que possible de la terre fonctionnelle afin de limiter au maximum la longueur du cheminement du courant de surcharge.

Limitez au maximum la longueur du conducteur menant à la terre fonctionnelle. (6 mm2 minimum)
La longueur maximale du conducteur dépend de la vitesse de transfert.
- Jusqu'à 500 kbps, vous pouvez configurer jusqu'à 4 sections extérieures avec 8 paires de dispositifs de protection (CT B110 et CT MD/HF5).
- Entre 1MBaud et la vitesse de transfert maximale, vous ne pouvez configurer qu'1 section extérieure avec 2 paires de dispositifs de protection.
Ne mélangez pas les côtés IN et OUT des paratonnerres (IN = côté extérieur)
Effectuez une mise à la terre de protection du conducteur PROFIBUS DP selon le type de paratonnerre utilisé (type CT B110 ou CT MD/HF5).

Schéma de connexion pour les dispositifs de protection

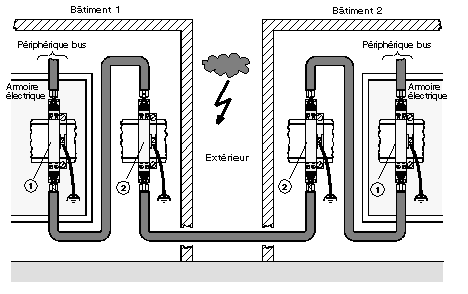

Schéma de connexion des dispositifs de protection :

Type et nombre de paratonnerres fabriqués par la société Dehn und Söhne GmbH &Co KG adaptés pour un câble PROFIBUS DP

N°	Type	Nombre par groupe
1	CT MD/HF 5	2
2	CT B110	2

NOTE : Vous trouverez des informations sur le montage et la connexion des conducteurs dans les instructions d'installation correspondantes qui sont fournies avec les paratonnerres.

Mise à la terre de protection des dispositifs de protection contre les surtensions

Les dispositifs de protection permettent une mise à la terre de protection directe ou indirecte. Le limiteur de surtension de type gazeux agit comme une terre indirecte.

Dans les deux cas, les bornes à ressort CEM saisissent les côtés entrée et sortie de la protection du câble.

NOTE : Lorsque le système le permet, nous vous recommandons d'utiliser une mise à la terre de protection directe.

Travaux à réaliser pour les différents types de mise à la terre de protection

Type de mise à la terre	Travaux
Mise à la terre de protection directe	Reliez la protection du câble entrant sur la borne IN et celle du câble sortant sur la borne OUT. Les protections sont maintenant reliées au PE de manière galvanique.
Mise à la terre de protection indirecte via un limiteur de surtension de type gazeux	Reliez les protections comme indiqué pour la mise à la terre de protection directe. Insérez le limiteur de surtension de type gazeux dans le rack en dessous des bornes de raccordement de l'armoire électrique du côté de l'entrée.

NOTE : Vous trouverez des informations sur la mise à la terre et la mise à la terre de protection dans les instructions d'installation correspondantes qui sont fournies avec les paratonnerres.
