Informations générales sur la structure
Le communicateur peut être combiné à toute embase de la gamme Momentum. Ensemble, ils forment un module d'E/S fonctionnel pour le réseau PROFIBUS DP. Ces modules d'E/S peuvent être utilisés ensemble dans un réseau avec d'autres périphériques compatibles PROFIBUS DP.

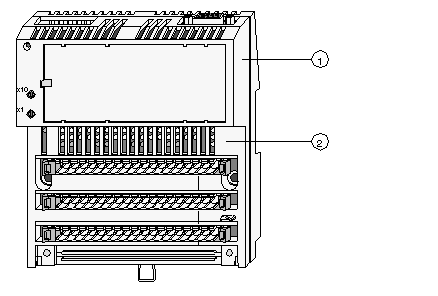

Représentation de l'embase avec adaptateur
Vue d'une embase avec un adaptateur PROFIBUS DP installé :
1
Communicateur 170 DNT 110 00
2
Embase
Une étiquette à remplir est fournie avec l'embase. Elle s'adapte sur une zone à l'avant de l'adaptateur. Vous pouvez y indiquer les noms de signaux appartenant aux capteurs et actionneurs. Cette étiquette comprend, sur la droite, une fenêtre à travers laquelle le nom du communicateur est visible.
Identification des modules d'E/S décentralisés
Chaque module d'E/S Momentum du réseau PROFIBUS DP a besoin d'une adresse individuelle qui peut être affectée à l'aide des interrupteurs d'adresse à l'avant du communicateur 170 DNT 110 00. Les paramètres d'adresse sont décrits au sous-chapitre
Paramètres d'adresse. Cela permet à l'automate de communiquer individuellement avec chaque module via le maître PROFIBUS DP.
L'adaptateur PROFIBUS DP comprend un numéro d'identification PNO (7512 hex). Il sert à la gestion interne du PROFIBUS.
L'embase comprend également un numéro d'identification qui est évalué par le communicateur et transféré au maître (via le bus) à des fins d'identification. Cela sert de protection contre les erreurs de configuration. L'évaluation du numéro d'identification de l'embase est décrite au sous-chapitre
Codes d'identification pour embases Momentum.
Compatibilité avec les modules TIO
Si une TIO (E/S de bloc terminal) est remplacée par un module Momentum adapté, il est nécessaire de reconfigurer le bus (car les numéros d'identification des modules Momentum sont différents de ceux des TIO). Les fichiers utilisateur restent cependant inchangés.
De même, les erreurs d'E/S sont représentées différemment que pour les TIO standard. Si des TIO sont remplacées par des modules Momentum, l'octet doit être interrogé pour > 0 afin de rester compatible avec les TIO standard (voir
Erreur d'E/S (octet de diagnostic 8)).
Caractéristiques environnementales
Le communicateur et les embases qui peuvent y être montées répondent aux même caractéristiques environnementales. Vous trouverez des informations sur les embases dans les données système du manuel utilisateur Embases pour Momentum.
