Dimensions des modules d'E/S

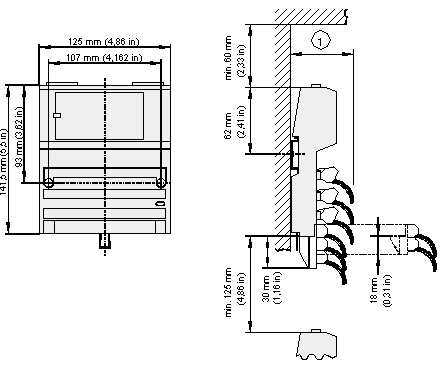

A la figure suivante, vous trouvez les dimensions des modules d'E/S avec communicateur :
1
|
Type de module
|
Profondeur
|
|
Continu
|
60 mm (6,91 cm)
|
|
Courant alternatif
|
65 mm (2.53 inch)
|
Le module d’E/S peut se fixer, à l’aide de 2 vis seulement, sur un rail de support DIN, sur un mur ou sur une structure de machine.
Un ressort intégré au dos du module établit le contact de masse électrique entre la structure et le rail de support.
En cas de montage sur rail DIN, une connexion de masse doit être établie en plus de la vis PE du module vers le rail DIN.

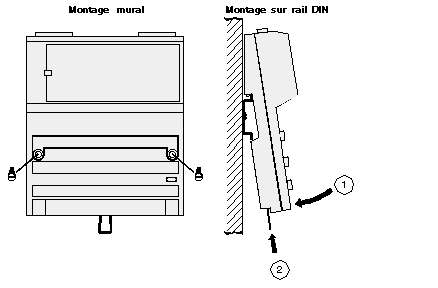

Schéma de montage mural et sur profilé chapeau :
NOTE : Prière d’observer, en outre, les instructions détaillées de montage et de mise à la terre des modules figurant dans le manuel de l’utilisateur des embases de la gamme de produits Momentum. Pour les informations de commande, voir le sous-chapitre Document à consulter.
