Montage de l'adaptateur de bus
L'adaptateur de bus est relié à l'embase à l'aide d'une prise. Les attaches à ressort servent de fixation et assurent un montage mécaniquement sûr.

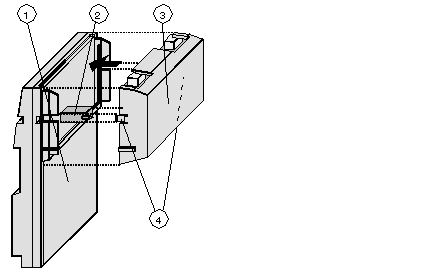

Schéma du montage de l'adaptateur de bus sur l'embase :
1
Embase
2
Prise de raccordement (interface ATI)
3
Adaptateur de bus (avec 1 ou 2 prises bus en fonction du type de bus)
4
Attaches à ressort
ATTENTION
Le module d'E/S correspond au type de protection IP20. C'est-à-dire que ces modules doivent être montés dans des armoires électriques fermées se trouvant dans des salles électriques.
Lors des interventions sur les armoires électriques, l'utilisateur doit se décharger de toute électricité statique afin de protéger les modules contre les charges électrostatiques.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Déconnexion de l'adaptateur de bus
L'adaptateur peut être déconnecté à l'aide d'un tournevis (voir la flèche).
