SET_BIT : configuration du bit

Description de la fonction

Cette fonction positionne le bit, sélectionné par BitNumber, du mot de sortie OutputRegister à la valeur de InputData.

Le paramètre BitNumber indique le numéro du bit dans les données de sortie.

AVERTISSEMENT

VALEURS FORCEES NON PRISES EN COMPTE

Cette procédure écrase les valeurs de la mémoire d'état SANS égard aux valeurs éventuellement forcées dans l'éditeur de données de référence. Cela peut mener à des états de processus dangereux.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

et peuvent être configurés en tant que paramètres supplémentaires.

Représentation en FBD

Représentation :

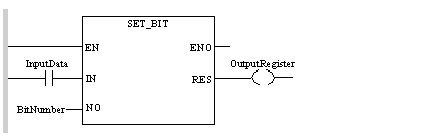

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD InputData SET_BIT BitNumber ST OutputRegister

Représentation en ST

Représentation :

OutputRegister:= SET_BIT (InputData, BitNumber);

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Description
InputData	BOOL	Données d’entrée
BitNumber	UINT	Numéro du bit devant être écrit.

Description des paramètres de sortie :

Paramètre	Type de données	Description
OutputRegister	WORD	Sortie

Erreur d’exécution

Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Extension/Compatibilité.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
