SET_PCMCIA : initialisation de la zone d'archivage
Traduction de la notice originale
A propos de nous
Description de la fonction
La fonction SET_PCMCIA permet d'initialiser tout ou partie de la zone d'archivage d'une carte mémoire utilisateur selon une valeur définie.
Les paramètres supplémentaires EN et ENO peuvent être configurés.

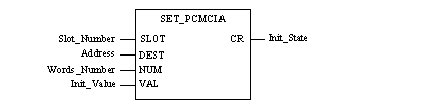

Représentation en FBD
Représentation :

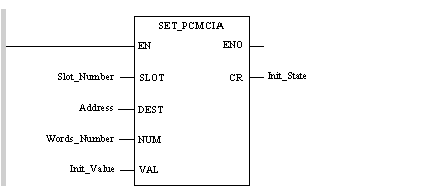

Représentation en LD
Représentation :
Représentation en IL
Représentation :
LD Slot_Number
SET_PCMCIA Address, Words_Number, Init_Value, Init_State
Représentation en ST
Représentation :
SET_PCMCIA(Slot_Number, Address, Words_Number, Init_Value, Init_State);
Description des paramètres
Le tableau suivant décrit les paramètres d'entrée :
Paramètre
Type
Commentaire
Slot_Number
INT
Emplacement de la carte PCMCIA :
  • 0 = emplacement supérieur
  • 1 = emplacement inférieur
Address
DINT
Adresse de la zone d'archivage à partir de laquelle l'initialisation est réalisée.
Words_Number
INT
Nombre de mots à initialiser.
Init_Value
INT
Valeur d'initialisation.
Le tableau suivant décrit les paramètres de sortie :
Paramètre
Type
Commentaire
Init_State
INT
Code fournissant le résultat de l'exécution de la commande d'initialisation :
  • 16#0000 : initialisation effectuée correctement
  • 16#0201 : aucune zone de fichiers dans la carte mémoire
  • 16#0202 : erreur de carte mémoire
  • 16#0204 : carte mémoire protégée en écriture
  • 16#0241 : adresse négative
  • 16#0242 : Address + Words_Number-1 est supérieure à l'adresse la plus élevée de la carte mémoire
  • 16#0401 : Words_Number ≤ 0,
  • 16#0402 : Slot_Number  est différent de 0 et 1
  • 16#0501 : service non pris en charge
