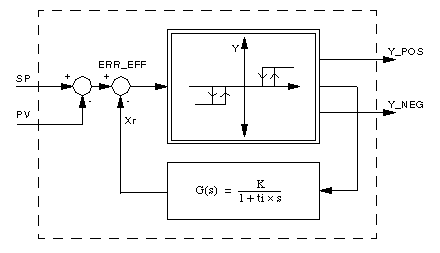

Signification de la grandeur K:

Le gain gain doit être supérieur à zéro.

Le paramètre db détermine le point d'enclenchement des sorties Y_POS et Y_NEG. Si la valeur d'enclenchement effective ERR_EFF = SP - PV - XR est positive et supérieure à db, la sortie Y_POS passe de " 0 " à " 1 ". Si la valeur d'enclenchement effective ERR_EFF est négative et inférieure à -db, la sortie Y_NEG passe de " 0 " à " 1 ". La valeur du paramètre db est typiquement placée à 1 % de l'étendue maximale de contrôle (max. (SP - PV)).

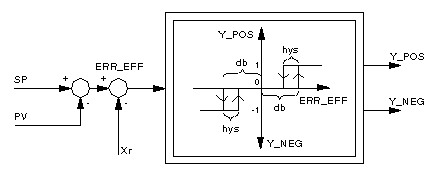

Le paramètre hys indique l'hystérésis, c'est-à-dire la valeur à déduire de la valeur d’enclenchement effective ERR_EFF à partir du point d’enclenchement db avant que la sortie Y_POS (Y_NEG) soit remise à " 0 ". La figure "Principe du régulateur à trois positions" illustre le rapport entre Y_POS et Y_NEG en fonction de la valeur d’enclenchement effective ERR_EFF et des paramètres db et hys. La valeur du paramètre hys est typiquement placée à 0,5 % de l'étendue maximale de contrôle (max. (SP - PV)).

Si la constante de temps ti = 0 ou le gain gain ≤ 0 (erreur de configuration), la fonction est quand même traitée. Toutefois, la fonction de réaction est désactivée afin que la fonction se comporte comme un régulateur à trois positions traditionnel.

Si la constante de temps t_proc = 0 (erreur de configuration), la fonction est quand même traitée. Dans ce cas, une valeur par défaut de t_proc = 60 s (60 000 ms) est affectée à t_proc.
