Les exemples suivants sont représentés dans les diagrammes ci-après :

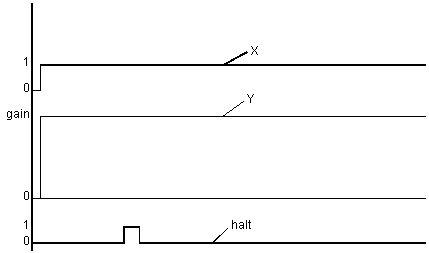

Ce bloc fonction adopte le même comportement qu'un module de multiplication avec le multiplicateur GAIN.
Bloc fonction LEAD_LAG1 avec LEAD = LAG

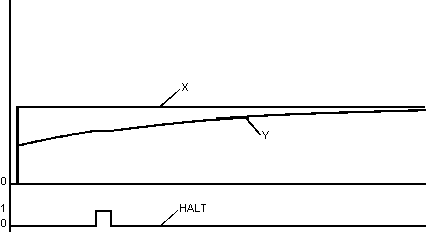

Dans ce cas, la sortie Y prend d'abord la moitié de la valeur finale et atteint ensuite la valeur définitive (GAIN * X) avec un retard de temps lag.
Bloc fonction LEAD_LAG1 avec LEAD/LAG = 0,5 et GAIN = 1
Dans ce cas, la sortie Y prend d'abord le double de la valeur finale et atteint ensuite la valeur définitive (GAIN * X) avec un retard de temps LAG.
Bloc fonction LEAD_LAG1 avec LEAD/LAG = 2 et GAIN = 1
