Les exemples suivants sont représentés dans les diagrammes ci-après :
Ce bloc fonction adopte le même comportement qu'un module de multiplication avec le multiplicateur gain.

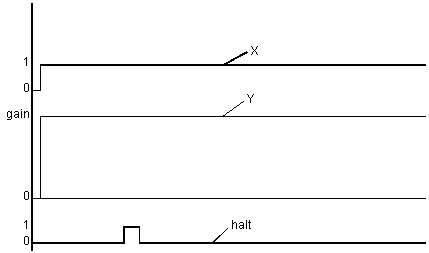

Bloc fonction LEAD_LAG avec lead = lag
Dans ce cas, la sortie Y prend d'abord la moitié de la valeur finale et atteint ensuite la valeur définitive (gain * X) avec un retard de temps lag.

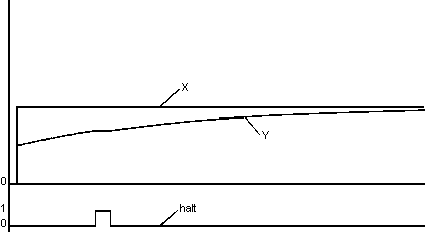

Bloc fonction LEAD_LAG avec lead/lag = 0,5 et gain = 1
Dans ce cas, la sortie Y prend d'abord le double de la valeur finale et atteint ensuite la valeur définitive (gain * X) avec un retard de temps lag.

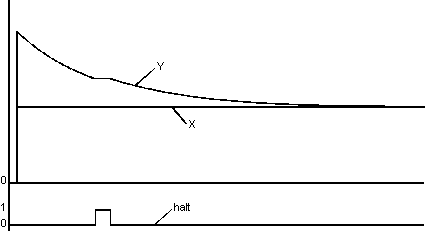

Bloc fonction LEAD_LAG avec lead/lag = 2 et gain = 1
