Paramétrage
Le paramétrage du bloc fonction s'effectue en déterminant le gain GAIN ainsi que la constante de temps du retard LAG.
La sortie Y suit avec retard l'échelon du signal d'entrée X (saut de 0 à 1.0 à l'entrée X). Elle se rapproche de la valeur
selon une fonction exponentielle.
Modes de fonctionnement
Trois modes de fonctionnement peuvent être sélectionnés à l'aide des entrées MAN et HALT.
Mode de fonctionnement
MAN
HALT
Signification
Automatique
0
0
Le bloc fonction est traité de la manière décrite dans Paramétrage.
Manuel
1
0 ou 1
La valeur manuelle YMAN est transmise directement à la sortie Y.
Pause
0
1
La sortie Y conserve la dernière valeur calculée. La sortie n'est plus modifiée, mais peut toutefois être écrasée par l'utilisateur.
Exemple

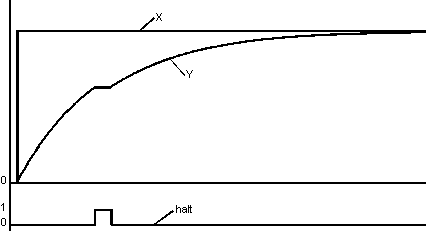

Le diagramme présente un exemple de réponse à l'échelon de l'élément LAG : l'entrée X saute à une nouvelle valeur et la sortie Y suit l'entrée X selon une fonction exponentielle.
Réponse indicielle du bloc fonction LAG1 pour GAIN = 1
