Le paramétrage du bloc fonction est réalisé en définissant la vitesse de variation maximale max_v et l'accélération maximale de variation max_a. La vitesse maximale de variation indique de quelle valeur la sortie Y est autorisée à varier en une seconde. L'accélération maximale de variation indique la valeur maximale dont la vitesse de la sortie Y peut varier.
La valeur de Y suit la valeur de X, mais est limitée par la vitesse de variation maximale et l'accélération maximale de variation autorisées.
Trois modes de fonctionnement peuvent être sélectionnés à l'aide des éléments man et halt.
|
Modes de fonctionnement
|
man
|
halt
|
Signification
|
|
Automatique
|
0
|
0
|
La nouvelle valeur de Y est sans cesse calculée et éditée.
|
|
Manuel
|
1
|
0 ou 1
|
La valeur manuelle YMAN est transmise directement à la sortie Y.
|
|
Pause
|
0
|
1
|
La sortie Y conserve la dernière valeur calculée. La sortie n'est plus modifiée, mais peut toutefois être écrasée par l'utilisateur.
|

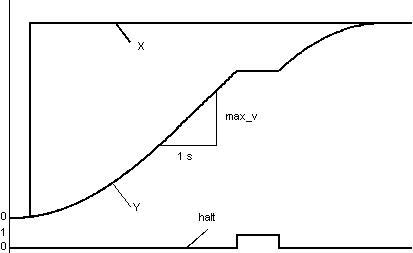

La figure représente le comportement dynamique du bloc fonction ainsi que la réaction en mode HALT :
Au saut à l'entrée X , le bloc de fonction réagit par une accélération de la variation de la sortie Y. La sortie Y est accélérée de l'accélération de variation définie dans le paramètre max_a. Si la vitesse de variation atteint la valeur max_v, l'accélération est stoppée. La sortie Y suit alors la sortie X avec une vitesse de variation maximale max_v (voir la paire au centre de la figure).
Si la sortie Y s'est approchée suffisamment de la valeur du signal d'entrée, la sortie est freinée par l'accélération de variation négative -max_a, afin d'éviter un arrêt brutal. De la sorte, la sortie atteint lentement la valeur de fin.
