AKF_TE : délai d'activation
Traduction de la notice originale
A propos de nous
Description de la fonction
Le module de fonction dérivé sert de temporisateur à l'enclenchement.
Le temps de retard est constitué d'une base temps ZB et d'un facteur SW. Le temps de retard est le résultat du produit ZB x SW.
La sortie TIW indique la valeur actuelle (mesure), qui se calcule de la manière suivante : TIW = temps écoulé / ZB
Un front 0 > 1 sur l'entrée IN valide le retard sur la sortie TSW, le temporisateur est lancé et l'état actuel apparaît à la sortie TIW.
Lorsque TIW est égal à TSW, la sortie Q est mise à 1.
Un front 0 > 1 sur l'entrée R ou 1 > 0 sur l'entrée IN remet le temporisateur interne à zéro et la sortie Q passe à 0.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.
Représentation en FBD
Représentation :

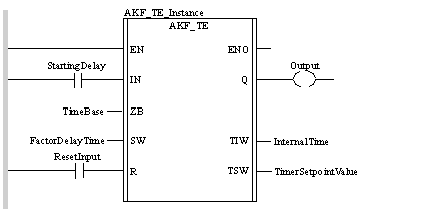

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL AKF_TE_Instance (IN:=StartingDelay, ZB:=TimeBase,
    SW:=FactorDelayTime, R:=ResetInput, Q=>Output,
    TIW=>InternalTime, TSW=>TimerSetpointValue)
Représentation en ST
Représentation :
AKF_TE_Instance (IN:=StartingDelay, ZB:=TimeBase,
    SW:=FactorDelayTime, R:=ResetInput, Q=>Output,
    TIW=>InternalTime, TSW=>TimerSetpointValue) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Description
IN
BOOL
Lancement de la temporisation
ZB
TIME
Base temps du retard
SW
INT
Facteur du retard
R
BOOL
Entrée RAZ
Description des paramètres de sortie :
Paramètre
Type de données
Signification
Q
BOOL
Sortie
TIW
INT
Temps interne (valeur actuelle de la tempo)
TSW
INT
Consigne de la temporisation au moment du front 0 > 1 sur IN
Chronogramme
Chronogramme de temporisation à l'enclenchement TE :
(1)
Lorsque IN passe à 1, le temporisateur interne (TIW) est lancé.
(2)
Lorsque le temporisateur interne (TIW) atteint la valeur de TSW, Q passe à 1.
(3)
Lorsque IN passe à 0, Q passe à 0 et le temporisateur interne est arrêté/remis à zéro.
(4)
Si IN passe à 0 avant que le temporisateur interne (TIW) n'ait atteint la valeur de TSW, le temporisateur interne est arrêté/remis à zéro, sans que Q ne soit passé à 1.
(5)
Lorsque R passe à 1, le temporisateur interne est arrêté/remis à zéro.
(6)
Lorsque R passe à 1, Q passe à 0 et le temporisateur interne est arrêté/remis à zéro.
(7)
Lorsque IN passe à 1 et que R vaut 1, le temporisateur interne n'est pas lancé.
Erreur d’exécution
Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Extension/Compatibilité.
