AKF_TA : délai de désactivation
Traduction de la notice originale
A propos de nous
Description de la fonction
Le module de fonction dérivé sert de temporisateur au déclenchement.
Le temps de retard est constitué d'une base temps ZB et d'un facteur SW. Le temps de retard est le résultat du produit ZB x SW.
La sortie TIW indique la valeur actuelle (mesure), qui se calcule de la manière suivante : TIW = temps écoulé / ZB
Un front 0 > 1 sur l'entrée IN valide le retard sur la sortie TSW et la sortie Q est mise à 1.
Un front 1 > 0 sur l'entrée IN lance le temporisateur interne et l'état actuel s'affiche sur la sortie TIW. Lorsque TIW est égal à TSW, la sortie Q est mise à 0.
Un front 0 > 1 sur l'entrée R remet le temporisateur interne à zéro et la sortie Q passe à 0.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.

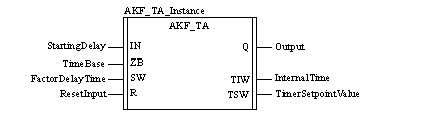

Représentation en FBD
Représentation :

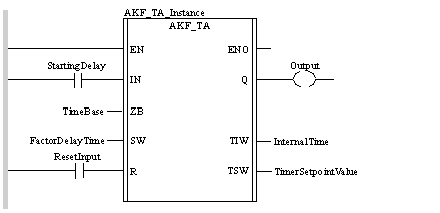

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL AKF_TA_Instance (IN:=StartingDelay, ZB:=TimeBase,
    SW:=FactorDelayTime, R:=ResetInput, Q=>Output,
    TIW=>InternalTime, TSW=>TimerSetpointValue)
Représentation en ST
Représentation :
AKF_TA_Instance (IN:=StartingDelay, ZB:=TimeBase,
    SW:=FactorDelayTime, R:=ResetInput, Q=>Output,
    TIW=>InternalTime, TSW=>TimerSetpointValue) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Description
IN
BOOL
Lancement de la temporisation
ZB
TIME
Base temps du retard
SW
INT
Facteur du retard
R
BOOL
Entrée RAZ
Description des paramètres de sortie :
Paramètre
Type de données
Signification
Q
BOOL
Sortie
TIW
INT
Temps interne (valeur actuelle de la tempo)
TSW
INT
Consigne de la temporisation au moment du front 0 > 1 sur IN
Chronogramme

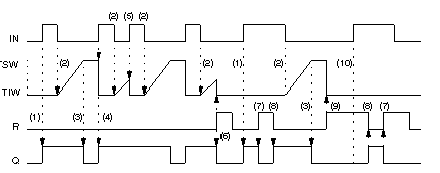

Chronogramme de temporisation au déclenchement :
(1)
Si IN passe à 1, Q passe à 1.
(2)
Lorsque IN passe à 0, le temporisateur interne (TIW) est lancé.
(3)
Lorsque le temporisateur interne TIW atteint la valeur de TSW, Q passe à 0.
(4)
Lorsque IN passe à 1, Q passe à 1 et le temporisateur interne est arrêté/remis à zéro.
(5)
Si IN passe à 1 avant que le temporisateur interne TIW n'ait atteint la valeur de TSW, le temps interne est arrêté/remis à zéro, sans que Q ne soit passé à 0.
(6)
Lorsque R passe à 1 et que IN passe à 0, Q passe à 0 et le temporisateur interne est arrêté/remis à zéro.
(7)
Lorsque R passe à 1 et que IN est à 1, Q passe à 0.
(8)
Lorsque R passe à 0 et que IN est à 1, Q passe à 1.
(9)
Lorsque R passe à 1, le temporisateur interne est arrêté/remis à zéro.
(10)
Lorsque IN passe à 1 et que R est à 1, Q reste à 0.
Erreur d’exécution
Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Extension/Compatibilité.
