Description détaillée du fonctionnement de la fonction PL7_MONOSTABLE
|
|
|
Traduction de la notice originale
|
|
Description détaillée du fonctionnement de la fonction PL7_MONOSTABLE
|
|
|
Traduction de la notice originale
|
|

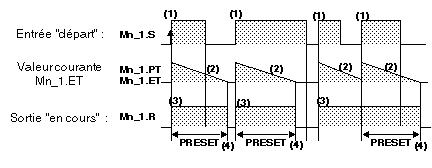

Phase
|
Description
|
|---|---|
|
1
|
Dès l’apparition d’un front montant sur l’entrée Mn_1.S du monostable, la valeur courante Mn_1.ET prend la valeur de présélection Mn_1.PT.
|
|
2
|
La valeur courante Mn_1.ET décroit vers 0 d’une unité à chaque impulsion de la base de temps Mn_1.TB
|
|
3
|
Le bit de sortie Mn_1.R (Running) passe à l’état 1 dès que la valeur courante Mn_1.ET est différente de 0.
|
|
4
|
Lorsque la valeur courante Mn_1.ET = 0, le bit de sortie Mn_1.R repasse à l’état 0.
|
