Description

Description de la fonction

Le bloc fonction PL7_MONOSTABLE est un monostable qui permet de générer des impulsions d'une durée précise.

Les paramètres supplémentaires et peuvent être configurés.

NOTE : vous ne pouvez pas instancier ni modifier la fonction PL7_MONOSTABLE en mode connecté. Par conséquent, vous devez être en mode local afin de transférer le projet sur l'automate.

NOTE : si vous créez plus de 255 instances de PL7_MONOSTABLE, vous ne pouvez pas transférer l'application sur l'automate.

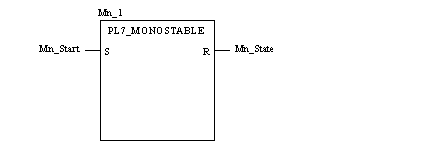

Représentation en FBD

Représentation :

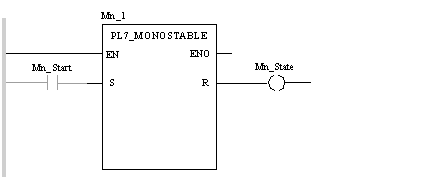

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL Mn_1(S := Mn_Start, R => Mn_State)

Représentation en ST

Représentation :

IF RE(Mn_Start) THEN

   START_PL7_MONOSTABLE (Mn_1) ;

END_IF ;

Mn_State:= Mn_1.R ;

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Paramètre	Type	Commentaire
S	BOOL	L'entrée "Start", sur front montant, démarre le monostable.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
R	BOOL	Sortie "Run" : Mn_1.R = 0 if Mn_1.ET = Mn_1.PT ou Mn_1.ET = 0. sinon, Mn_1.R = 1.

NOTE : le monostable peut être remis à zéro sur le front montant de Ma_1.S ; en revanche, la longueur de la première impulsion du monostable ne change pas celle générée au démarrage du monostable sur le front montant.

Description des variables

Le tableau suivant décrit les variables publiques :

Paramètre	Type	Commentaire
ET	INT	Valeur actuelle du monostable qui diminue progressivement de Mn_1.PT à 0. Cette valeur peut être lue et testée, mais pas écrite, par le programme.
PT	INT	Cette valeur, comprise entre 0 et 9 999, est appelée la valeur de présélection du monostable. Elle peut être écrite, lue et testée par le programme. La valeur par défaut est 9 999. La valeur de l'impulsion générée par le monostable est égale à PT x TB.
TB	UINT	Temps de base du programmeur cyclique. Valeurs possibles : TB = 8 : 1 min (valeur par défaut) ; TB = 4 : 1 s ; TB = 2 : 100 ms ; TB = 1 : 10 ms. Lorsque le programme est exécuté, la valeur de la base de temps (TB définie en mode local) est arrondie au multiple de 2 inférieur le plus proche (entre 1 et 8).

ATTENTION

COMPORTEMENT INATTENDU APRES UN REDEMARRAGE A CHAUD

Vous ne devez pas modifier la base de temps (TB) en mode connecté, car cela entraînerait un comportement inattendu de l'application lors d'un redémarrage à chaud.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
