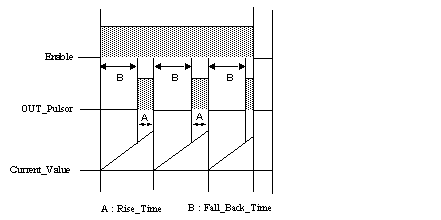

1

Front montant sur l'entrée Enable

La génération du signal rectangulaire est lancée : (si le signal n'est pas déjà en cours d'évolution) sa valeur courante croît de 0 vers Rise_Time+Fall_Back_Time (en centième de secondes).

2

Tant que la temporisation Fall_Back_Time n’est pas écoulée

Le bit de sortie OUT_Pulsor reste à 0.

3

Fall_Back_Time est écoulée, Rise_Time s’enclenche

Le bit de sortie OUT_Pulsor passe à 1 jusqu’à la fin de Rise_Time et le générateur boucle sur les étapes 2 et 3.

4

Enable passe à 0

Rise_Time et Fall_Back_Time sont remis à 0, le bit de sortie OUT_Pulsor passe à 0.
