Description détaillée du fonctionnement de la fonction PL7_TON
|
|
|
Traduction de la notice originale
|
|
Description détaillée du fonctionnement de la fonction PL7_TON
|
|
|
Traduction de la notice originale
|
|

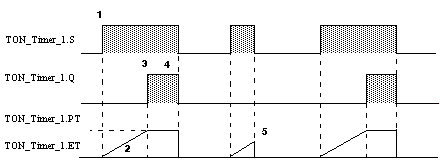

Phase
|
Description
|
|---|---|
|
1
|
Lors d'un front montant sur l'entrée TON_Timer_1.S, le temporisateur est lancé.
|
|
2
|
La valeur courante TON_Timer_1.ET du temporisateur croît de 0 vers TON_Timer_1.PT d'une unité à chaque impulsion de la base de temps TB.
|
|
3
|
Le bit de sortie TON_Timer_1.Q passe à 1 dès que la valeur courante a atteint TON_Timer_1.PT.
|
|
4
|
Le bit de sortie TON_Timer_1.Q reste à 1 tant que l'entrée TON_Timer_1.S est à 1.
|
|
5
|
Quand l'entrée TON_Timer_1.S est à 0, le temporisateur est arrêté même s'il était en cours d'évolution : TON_Timer_1.ET prend la valeur 0.
|
