Description

Description de la fonction

Le bloc fonction PL7_TON est un temporisateur de type TON (délai à l'enclenchement).

Les paramètres supplémentaires et peuvent être configurés.

NOTE : vous ne pouvez pas instancier ou modifier la fonction PL7_TON en mode connecté. Par conséquent, vous devez être en mode local afin de transférer le projet sur l'automate.

NOTE : si vous créez plus de 255 instances de PL7_TON, vous ne pouvez pas transférer l'application sur l'automate.

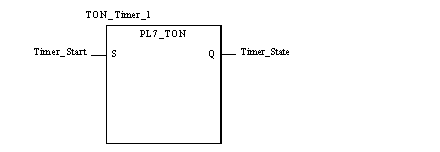

Représentation en FBD

Représentation :

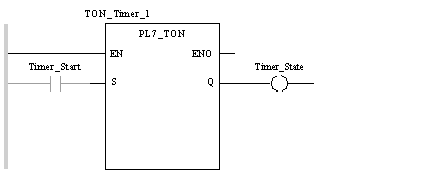

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Timer_Start

CAL TON_Timer_1(S := TON_Timer_1, Q => Timer_State)

Représentation en ST

Représentation :

IF RE(Timer_start) THEN

   START_PL7_TON (TON_Timer_1) ;

END_IF ;

IF FE(Timer_Start) THEN

   DOWN_PL7_TON (TON_Timer_1) ;

END_IF ;

Timer_State:= TON_Timer_1.Q ;

Description des paramètres

Le tableau suivant décrit le paramètre d'entrée :

Paramètre	Type	Commentaire
S	BOOL	L'entrée "Activation", sur front montant, démarre le temporisateur.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Q	BOOL	La sortie "Temporisateur", définie sur 1, dépend de l'état du temporisateur.

Description des variables

Le tableau suivant décrit les variables publiques :

Paramètre	Type	Commentaire
ET	INT	Valeur courante du temporisateur qui diminue progressivement. Cette valeur peut être lue et testée, mais pas écrite, par le programme.
PT	INT	Cette valeur, comprise entre 0 et 9 999, est appelée la valeur de présélection de temporisation. Elle peut être écrite, lue et testée par le programme. La valeur par défaut est 9 999. Le retard créé par le temporisateur est égal à PT x TB.
TB	UINT	Base de temps de temporisation. Valeurs possibles : TB = 8 : 1 min (valeur par défaut) ; TB = 4 : 1 s ; TB = 2 : 100 ms ; TB = 1 : 10 ms. Plus la base de temps est faible, plus la précision de temporisation est élevée. Lorsque le programme est exécuté, la valeur de la base de temps (TB définie en mode local) est arrondie au multiple de 2 inférieur le plus proche (entre 1 et 8).

ATTENTION

COMPORTEMENT INATTENDU APRES UN REDEMARRAGE A CHAUD

Vous ne devez pas modifier la base de temps (TB) en mode connecté, car cela entraînerait un comportement inattendu de l'application lors d'un redémarrage à chaud.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
