Introduction

Les schémas suivants présentent des exemples de topologies de sécurité M580. Cette série d'exemples de topologies n'incluent pas toutes les topologies prises en charge par un système de sécurité M580.

Pour plus d'informations sur la conception d'une topologie M580, consultez les documents Modicon M580 - Autonome - Guide de planification du système pour architectures courantes, Modicon M580 - Guide de planification du système pour topologies complexes et Redondance d'UC Modicon M580 - Guide de planification du système pour architectures courantes.

Extension du rack local principal

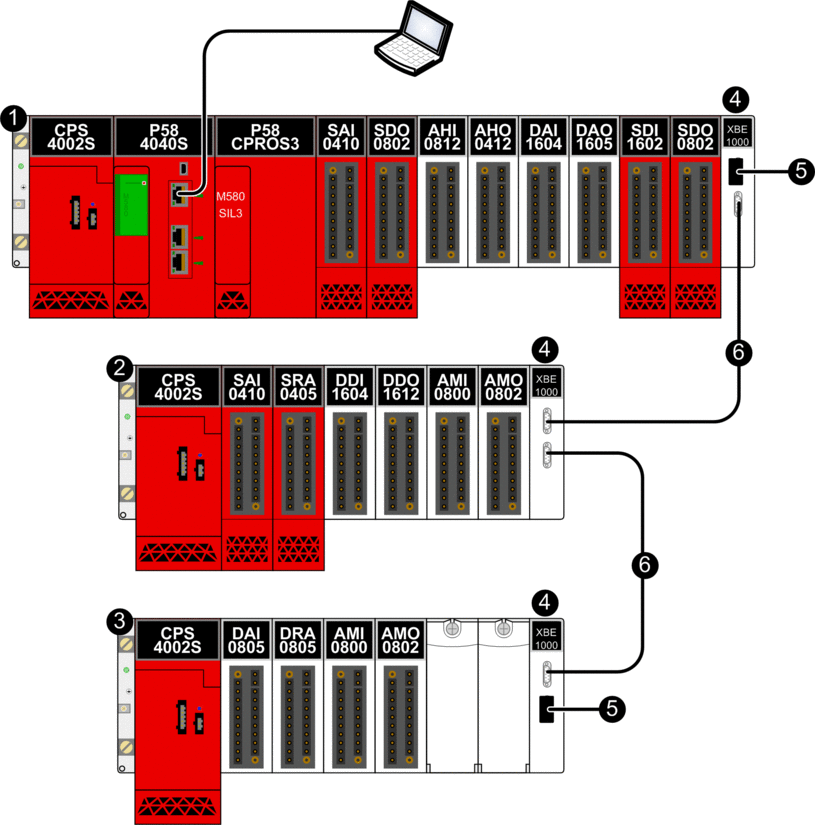

Le schéma suivant représente un rack local principal, avec deux racks d'extension. Notez que le système de sécurité M580 prend en charge un seul rack local principal + jusqu'à sept racks d'extension sur une longueur maximale de 30 m :

1 Rack local principal avec modules de sécurité et modules non perturbateurs de type 1

2 Rack local d'extension avec modules de sécurité et modules non perturbateurs de type 1

3 Rack local d'extension avec modules non perturbateurs de type 1

4 Modules d'extension de rack BMXXBE1000

5 Terminaisons de ligne TSXELYEX

6 Câbles de connexion BMXXBC•••K

Topologies d'E/S haute disponibilité

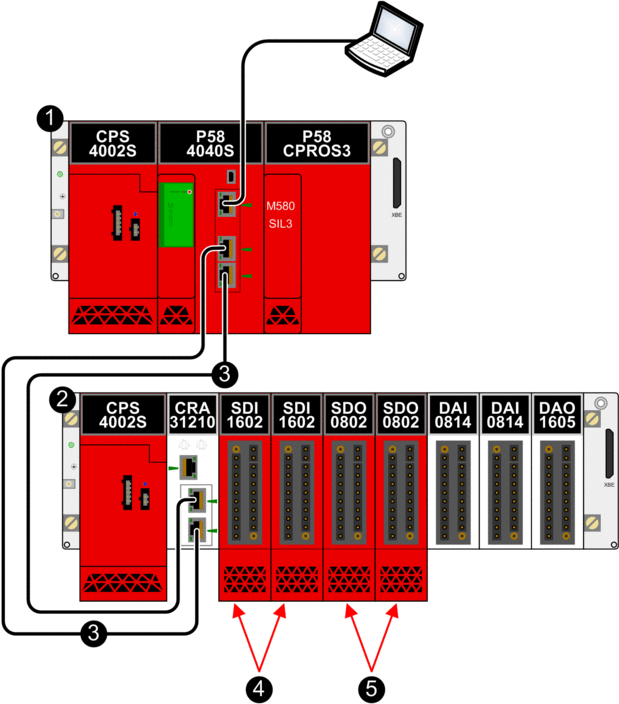

Le schéma suivant représente un exemple de modules d'E/S redondants placés dans la même station d'E/S distantes (RIO) :

1 Rack local principal

2 Station RIO

3 Anneau principal RIO

4 Deux modules d'entrée redondants dans la même station RIO

5 Deux modules de sortie redondants dans la même station RIO

NOTE : Avec le micrologiciel CPU de version 3.10 ou antérieure, activez le service NTP pour le PAC de sécurité M580 afin de prendre en charge la communication par canal noir entre le rack local principal et les stations RIO de l'anneau principal RIO et configurez l'heure interne du PAC si ce dernier est destiné à servir de serveur NTP. Le PAC de sécurité peut être soit le serveur NTP, soit le client NTP (avec un autre équipement configuré en tant que serveur NTP).

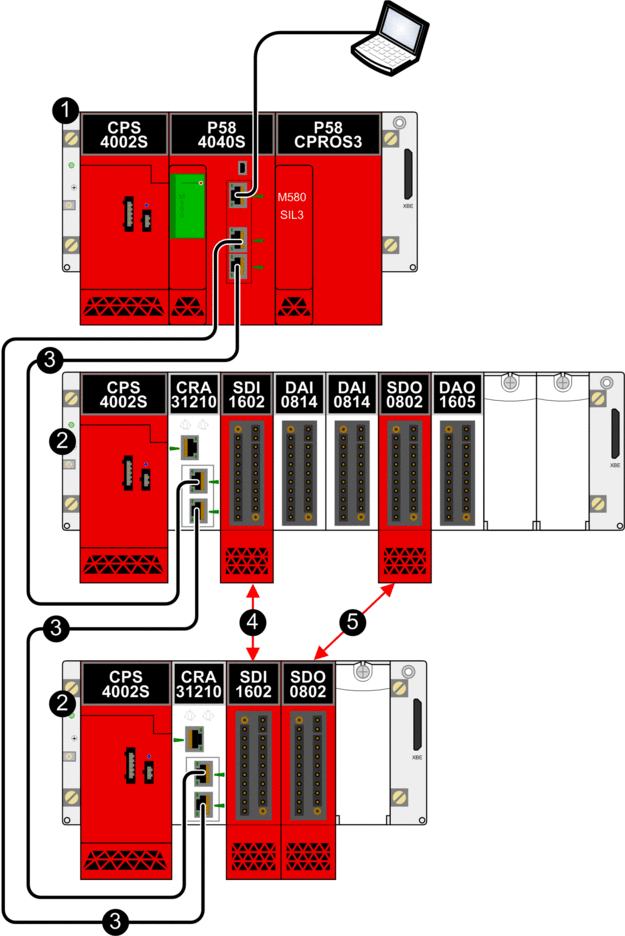

Le schéma suivant représente un exemple de module d'E/S redondant dans deux stations RIO distinctes :

1 Rack local principal

2 Station RIO

3 Anneau principal RIO

4 Deux modules d'entrée redondants dans deux stations RIO distinctes

5 Deux modules de sortie redondants dans deux stations RIO distinctes

NOTE :

  • Schneider Electric recommande de placer les modules d'E/S de sécurité redondants dans des stations RIO distinctes.

  • Avec le micrologiciel CPU de version 3.10 ou antérieure, activez le service NTP pour le PAC de sécurité M580 afin de prendre en charge la communication par canal noir entre le rack local principal et les stations RIO de l'anneau principal RIO. Le PAC de sécurité peut être soit le serveur NTP, soit le client NTP (avec un autre équipement configuré en tant que serveur NTP).

Topologie poste à poste pour deux PAC de sécurité autonomes

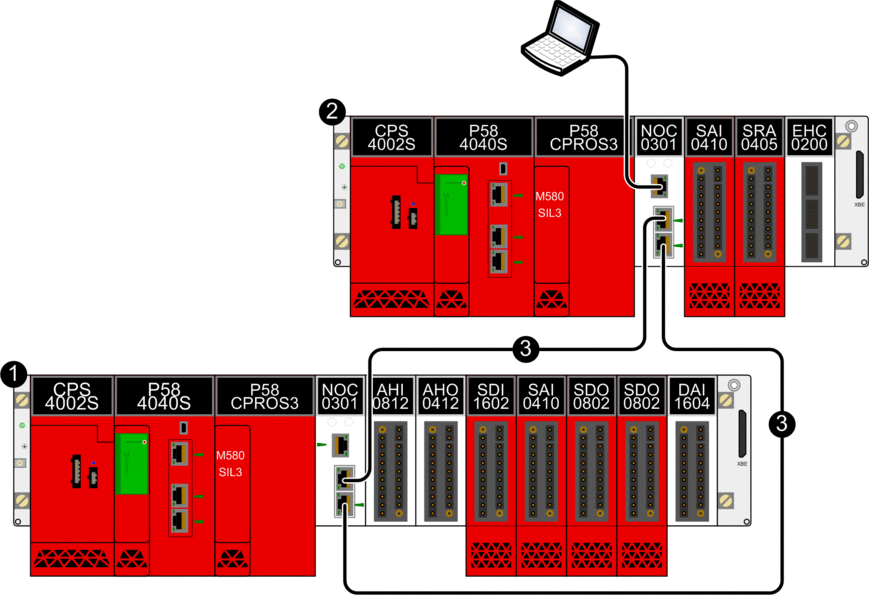

Le schéma suivant représente un exemple de connexion de deux PAC de sécurité M580. Dans cet exemple, un capteur lié à un module d'entrée de sécurité dans le PAC 1 peut être configuré pour engendrer une réponse d'un actionneur relié à un module de sortie de sécurité dans un PAC 2 :

1 PAC 1 de sécurité autonome M580

2 PAC 2 de sécurité M580

3 Communication par canal noir entre PAC

NOTE : Pour prendre en charge les communications par canal noir entre deux PAC équipés du micrologiciel CPU de version 3.10 ou antérieure, activez le service NTP dans les deux PAC. Vous pouvez configurer un PAC en tant que serveur NTP, et un autre en tant que client NTP. Vous pouvez choisir de configurer chaque PAC en tant que client NTP, en configurant un autre équipement en tant que serveur NTP.

Ajout d'équipements distribués au PAC de sécurité M580

Vous pouvez ajouter des modules non perturbateurs de type 1 et type 2 à votre projet de sécurité M580 en tant qu'équipement distribué, dans une conception de type chaînage sans boucle ou boucle de chaînage.

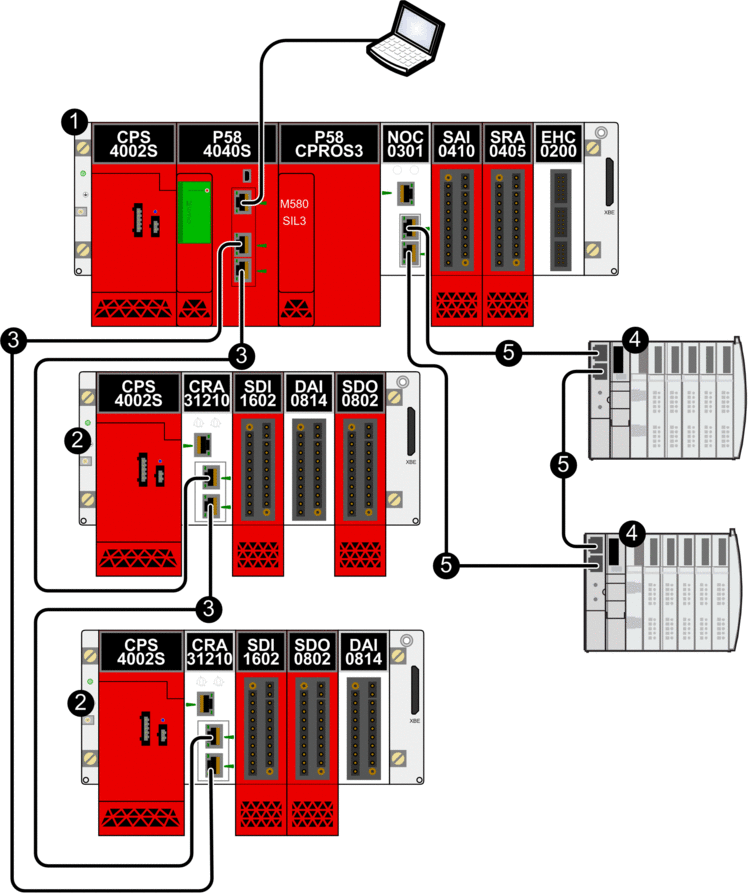

Le schéma suivant décrit un exemple d'équipement distribué ajouté en tant que chaînage sans boucle. Dans cet exemple, le chaînage de l'équipement distribué se connecte au PAC via les ports EIO ETH2 et ETH3 d'un module de communication BMENOC0301/11 Ethernet :

1 Rack local principal avec embase Ethernet

2 Station RIO avec modules de sécurité et modules non perturbateurs de type 1

3 Anneau principal RIO

4 Equipements distribués

5 Anneau d'équipements distribués

Topologie de redondance d'UC

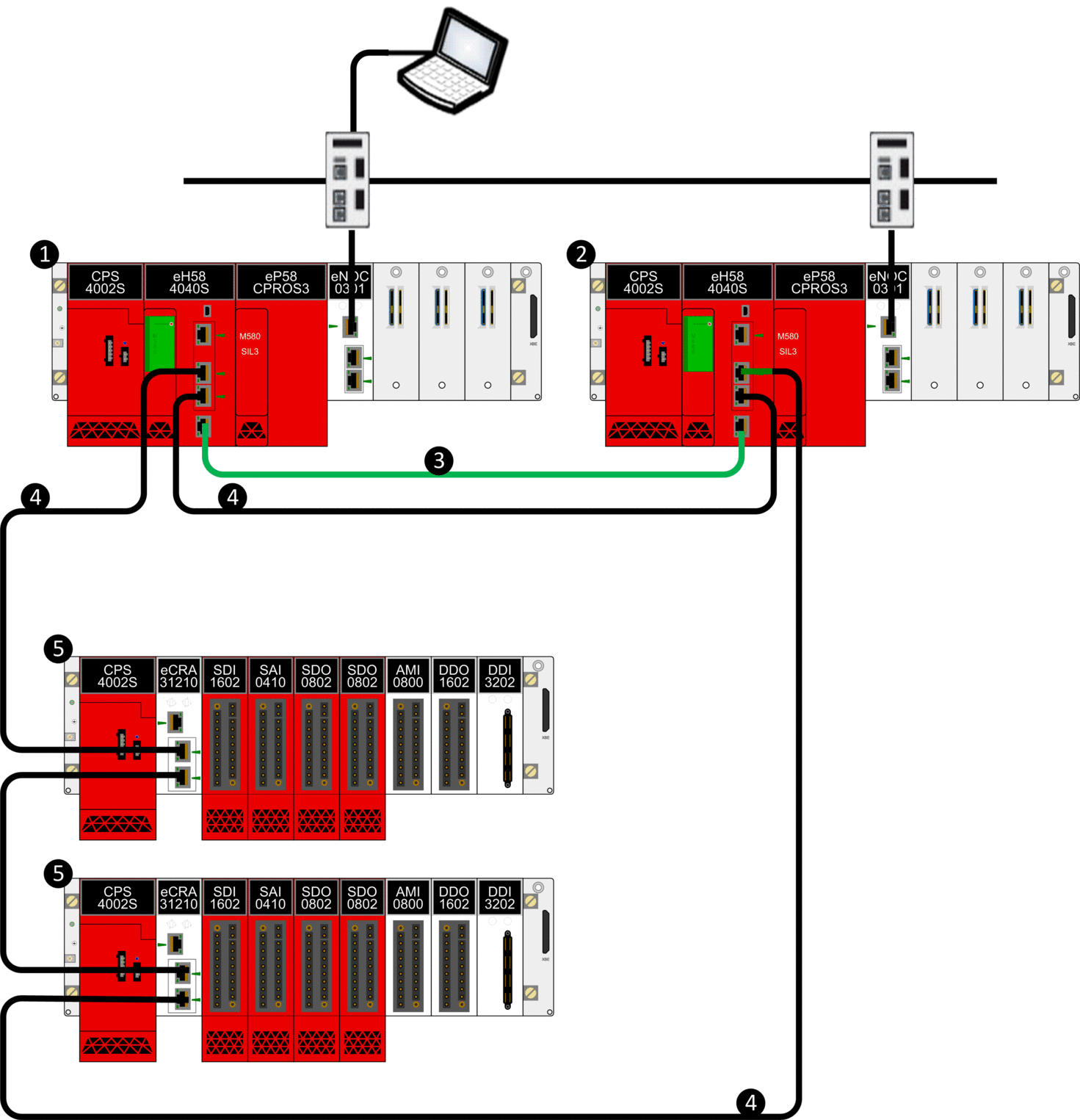

Le schéma suivant représente une topologie à redondance d'UC :

1 Rack local primaire avec CPU primaire

2 Rack local redondant avec CPU redondante

3 Liaison de communication redondante

4 Anneau principal d'E/S distantes Ethernet

5 Station d'E/S distantes Ethernet (e)X80
