Voyants de la CPU et du coprocesseur de sécurité M580

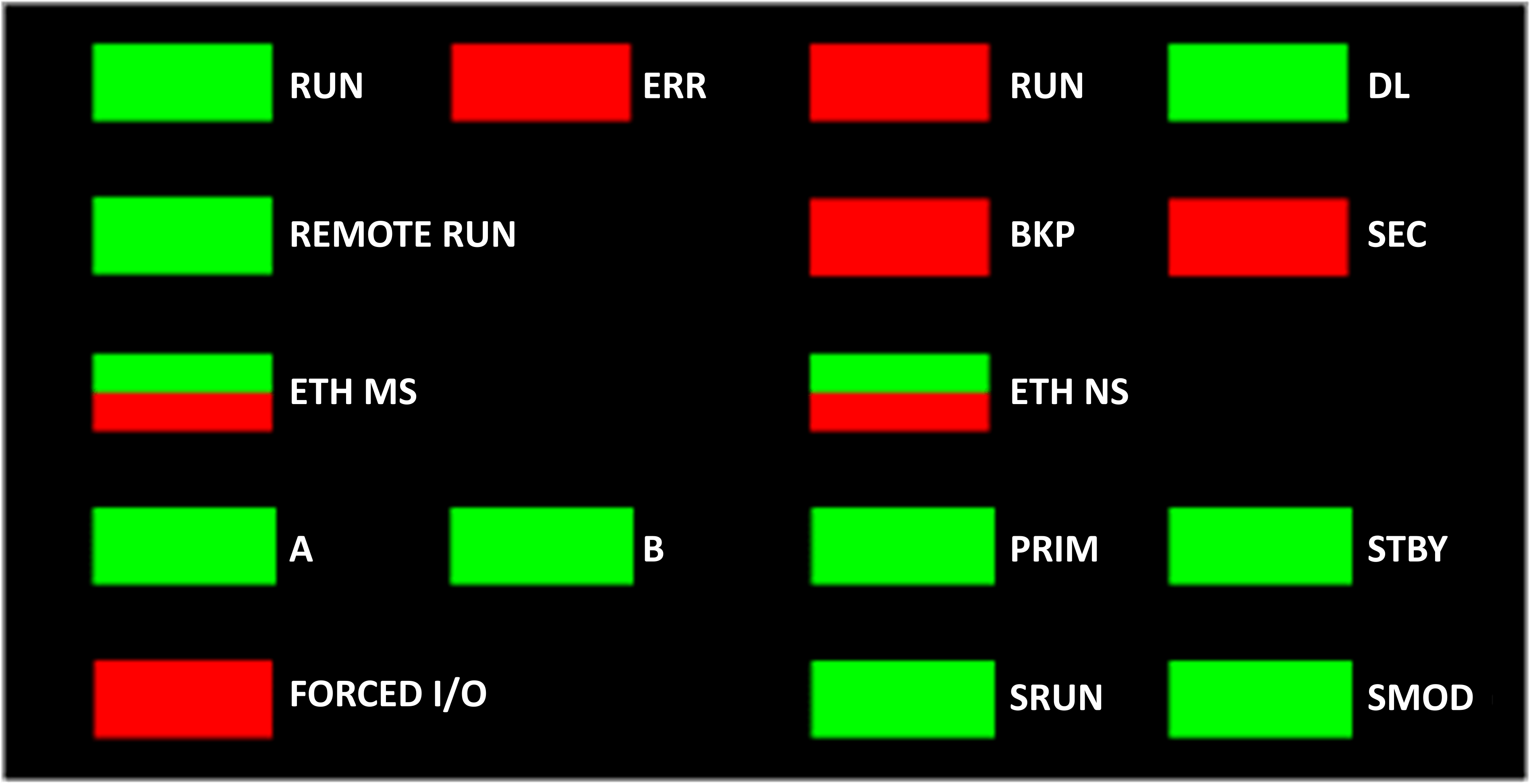

Voyants de la CPU (LED Display)

NOTE : Le voyant SEC, indiquant l'état de la communication sécurisée, n'est pas disponible dans cette version.

NOTE : Le groupe de voyants du coprocesseur est un sous-ensemble des voyants de la CPU. Il contient les voyants suivants :

ERR
DL
SRUN
SMOD

Description des voyants (LED)

NOTE : Consultez les rubriques :

Diagnostics par LED de l'UC de sécurité M580 et Diagnostics par LED du coprocesseur M580 dans le document Modicon M580 - Manuel de sécurité pour plus d'informations sur l'utilisation des voyants de la CPU et du coprocesseur pour diagnostiquer l'état du PAC de sécurité.
Voyants de diagnostic des UC de redondance M580 dans le document Redondance d'UC Modicon M580 - Guide de planification du système pour architectures courantes pour en savoir plus sur l'utilisation des voyants A, B, PRIM , STBY et REMOTE RUN d'une CPU redondante.

Indicateur de voyant (LED)	Applicable à		Description
Indicateur de voyant (LED)	CPU	Coprocesseur	Description
RUN	✔	–	Allumé : La CPU gère ses sorties et au moins une tâche est à l'état RUN.
ERR	✔	✔	Allumé : La CPU a détecté une erreur CPU interne (par exemple, aucune configuration, détection d'une erreur de chien de garde, détection d'une erreur lors de l'auto-test).
I/O	✔	–	Allumé : La CPU a détecté une erreur, externe à la CPU, dans un ou plusieurs modules d'E/S.
DL (téléchargement)	✔	+	Allumé : Exécution en cours d'une mise à jour du micrologiciel de la CPU, du coprocesseur, de l'embase ou d'un autre module en rack. Éteint : Aucune mise à jour du micrologiciel en cours.
BACKUP	✔	–	Allumé : La carte mémoire ou la mémoire flash de la CPU est absente ou inopérante. La carte mémoire n'est pas utilisable (format erroné, type non reconnu). Le contenu de la carte mémoire ou de la mémoire flash de la CPU n'est pas cohérent avec l'application actuelle. La carte mémoire a été retirée et réinsérée. Une commande Automate > Sauvegarde du projet... > Effacer la sauvegarde a été lancée en l'absence de carte mémoire. Le voyant BACKUP reste allumé jusqu'à la fin de l'exécution de la sauvegarde du projet.
BACKUP	✔	–	Éteint : Le contenu de la carte mémoire ou de la mémoire flash de la CPU est valide et l'application en mémoire d'exécution est identique.
ETH MS	✔	–	MOD STATUS (vert/rouge) : Le modèle indique l'état de configuration du port Ethernet. NOTE : En cas d'erreur récupérable, le voyant ETH MS peut être vert ou rouge, et allumé ou éteint.
ETH NS	✔	–	NET STATUS (vert/rouge) : Le modèle indique l'état de la connexion Ethernet.
FORCED I/O	✔	–	Allumé : Au moins une entrée ou une sortie est forcée sur un module d'E/S numériques.
SRUN	✔	✔	Allumé : Le PAC gère ses sorties de sécurité et la tâche SAFE est à l'état RUN.
SMOD	✔	✔	Allumé : Le PAC est en mode sécurité. Clignotant : Le PAC est en mode maintenance.
✔ : Applicable - : Non applicable
