Emplacement sur le rack local

Chaque système de sécurité M580 SIL3 autonome requiert une CPU BME•58•040S et un coprocesseur (Copro) BMEP58CPROS3 La CPU requiert deux emplacements de module : elle est placée dans les emplacements 0 et 1 situés immédiatement à droite de l'alimentation du rack local principal. Le coprocesseur requiert également deux emplacements de module : il est placé dans les emplacements 2 et 3 situés immédiatement à droite de la CPU. Il est impossible de placer la CPU et le coprocesseur dans d'autres emplacements ou sur un autre rack. Si la configuration du rack local comprend des racks d'extension, attribuez l'adresse 00 au rack qui contient la CPU and Copro.

NOTE : La CPU et le coprocesseur de sécurité peuvent être installés uniquement sur un rack BMEXBP•••• Ethernet. Pour connaître la description des racks M580 disponibles, consultez la rubrique Racks locaux et distants dans le document Modicon M580 - Manuel de référence du matériel.

Vues avant et arrière de la CPU

La CPU de sécurité BME•58•040S prend en charge la scrutation RIO et DIO.

Caractéristiques physiques de la CPU :

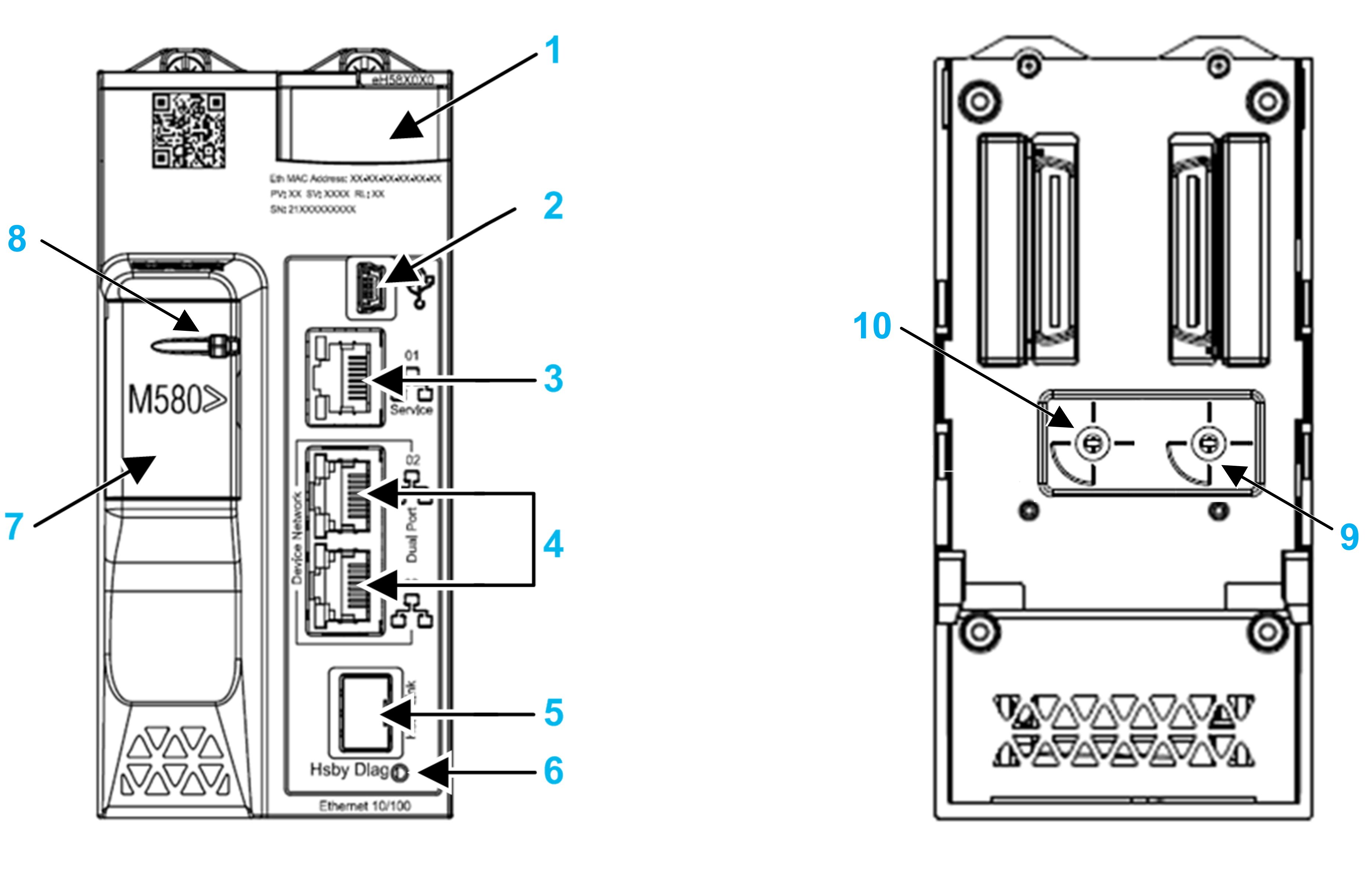

Légende :

1 Panneau d'affichage de diagnostic des voyants (LED)

2 Port USB mini-B pour la configuration du module via l'instance Control Expert en cours d'exécution sur le PC

3 Connecteur Ethernet RJ45 pour le port de service

4 Connecteurs RJ45 servant de port double au réseau Ethernet

5 Socket SFP pour connecter la liaison redondante en cuivre ou fibre optique

6 LED d'état de la liaison de redondance d'UC

7 Emplacement de carte mémoire SD (protégé par un cache)

8 Cache verrouillable pour carte mémoire SD

9 Sélecteur rotatif du mode de fonctionnement, avec réglages Communication Security Reset, Secured, Standard
NOTE : Le sélecteur rotatif du mode de fonctionnement sera disponible dans les versions ultérieures du produit. Pour cette version du produit, le mode de fonctionnement est automatiquement réglé sur Standard, quelle que soit la position du sélecteur.

10 Sélecteur rotatif A/B/Effacer, utilisé pour désigner le PAC comme PAC A ou PAC B, ou pour effacer l'application Control Expert existante

Face avant du coprocesseur

Le coprocesseur BMEP58CPROS3 comporte des voyants uniquement en face avant.

Dimensions de la CPU et du coprocesseur

Les CPU de sécurité BME•58•040S ont les dimensions physiques suivantes :

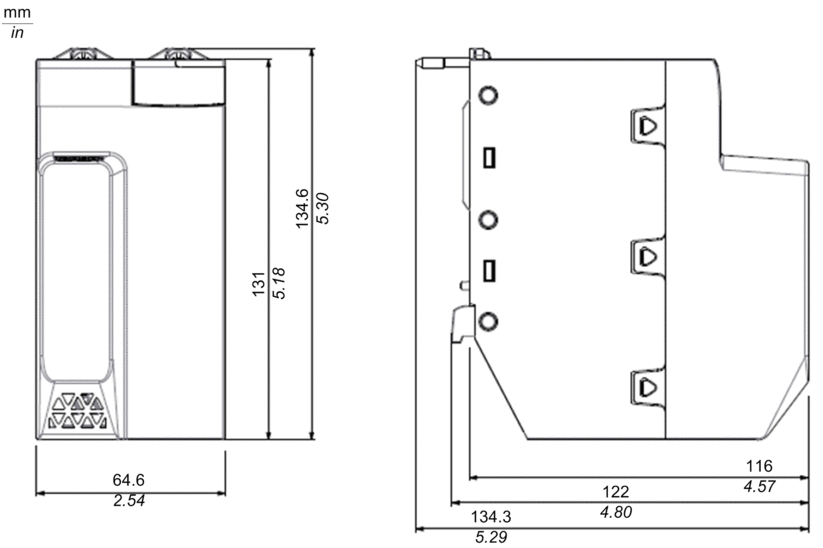

Dimensions physiques du coprocesseur BMEP58CPROS3 : Contrairement à la CPU, le coprocesseur ne comporte pas de connecteur physique ni d'étiquette associée

NOTE : Tenez compte de la hauteur de la CPU et du coprocesseur lors de la planification de l'installation du rack local. La CPU et le coprocesseur dépassent le bord inférieur du rack de :

  • 29,49 mm (1,161 po) pour un rack Ethernet

  • 30,9 mm (1,217 po) pour un rack X Bus

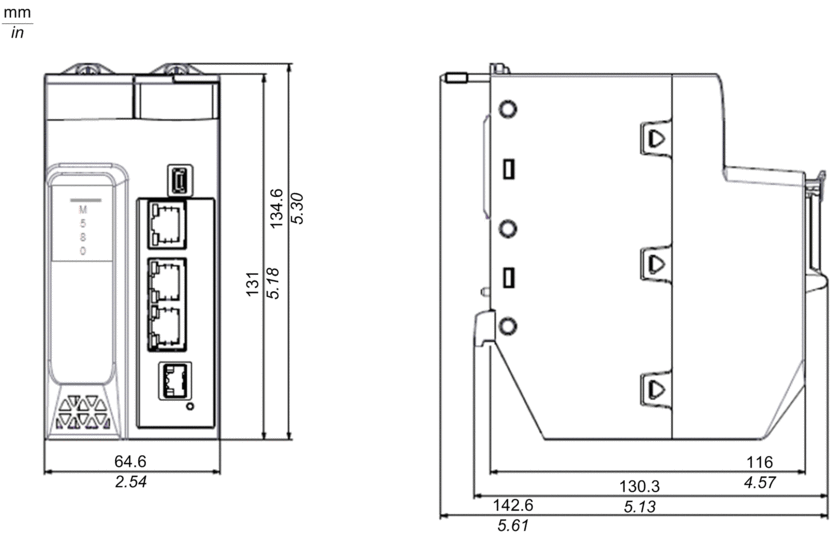

Dimensions de la CPU

Les CPU de sécurité BME•58•040S ont les dimensions suivantes en cas de montage sur un rail DIN avec câblage :

Profondeur globale de la CPU :

  • 146 mm avec câblage

  • 156 mm avec câblage et rail DIN

Dimensions du câblage du coprocesseur

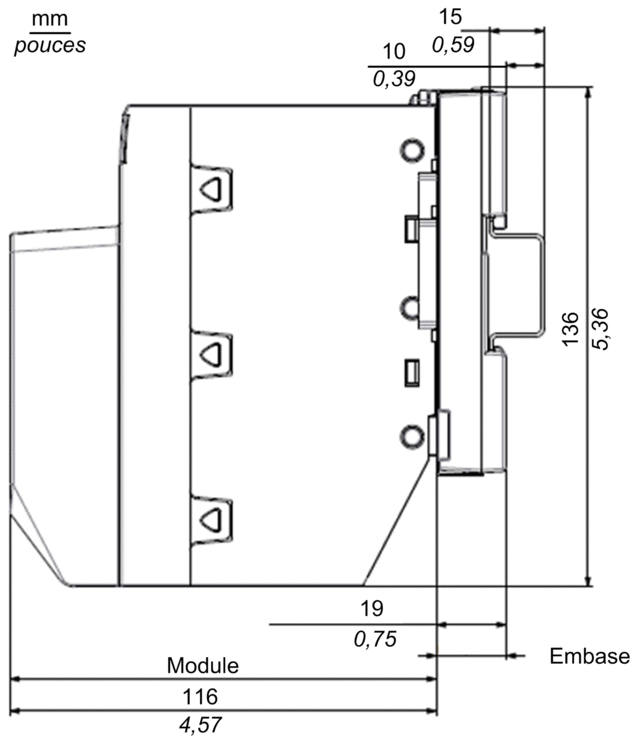

Dimensions du coprocesseur BMEP58CPROS3 lorsqu'il est monté sur un rail DIN :
