Introduction
Les modules RIO constituent une jonction réseau. Un module RIO relie le trafic des anneaux à celui des modules RIO.
Chaque jonction correspond à un point de mise en file d'attente, lequel peut induire du retard (ou de l'instabilité) dans le système. Si deux paquets parviennent simultanément à une jonction, un seul peut être transmis immédiatement. L'autre attend un délai, appelé « temps de retard », avant d'être transmis.
Comme les paquets RIO sont traités en priorité par le réseau M580, l'attente la plus longue possible pour un paquet RIO à une jonction correspond à ce retard. Passé ce délai, il est transmis par le module.
Le scénario suivant décrit comment une jonction gère les paquets qui arrivent en même temps.
Module RIO

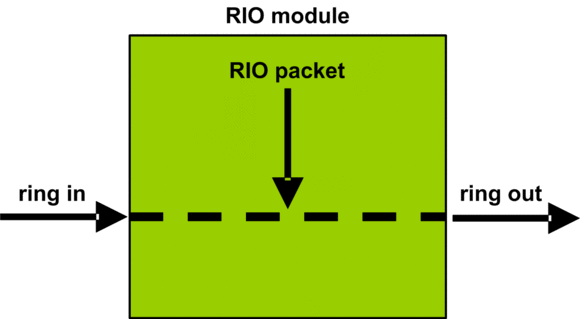

Dans l'exemple suivant, un module RIO reçoit les paquets à émettre et transfère les paquets reçus sur l'anneau :
Le module RIO gère les paquets RIO dans l'ordre suivant :
Temps |
Entrée dans l'anneau |
Paquet RIO |
Sortie de l'anneau |
Commentaire |
|---|---|---|---|---|
T0 |
1 (démarré) |
a |
– |
Paquet a arrivé après le début de la transmission du paquet 1 |
T1 |
2 |
– |
1 |
Paquet 2 arrivé après le paquet a |
T2 |
3 |
– |
a |
Paquet 3 arrivé après le paquet 2 |
T3 |
4 |
– |
2 |
Paquet 4 arrivé après le paquet 3 |
T4 |
5 |
– |
3 |
Paquet 5 arrivé après le paquet 4 |
