Modules et commutateurs d'un système M580

Modules de communicationEthernet

Le tableau suivant présente les modules de communication Ethernet pouvant être utilisés dans le rack local d'un système M580 :

Référence	Description	Image

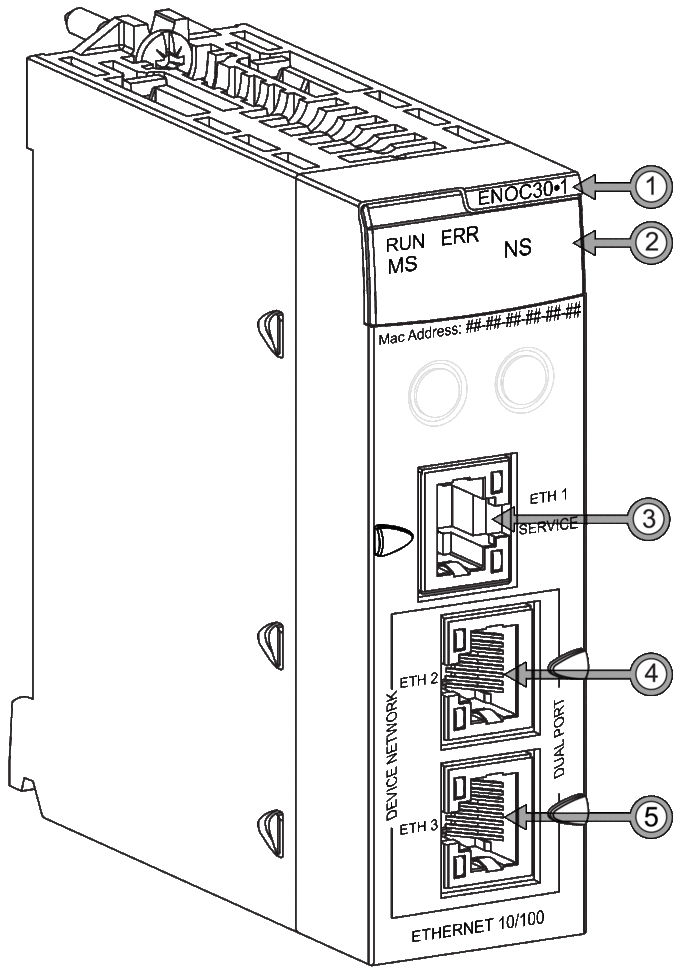

BMENOC0301 est un module de communication Ethernet générique, alors que le BMENOC0311 est un module de communication Ethernet similaire avec des fonctionnalités FactoryCast supplémentaires.	Module de communication Ethernet avec services Web standard NOTE : Dans un rack local M580, vous pouvez installer jusqu'à trois modules BMENOC0301/BMENOC0311, selon la CPU (CPU) choisie. Lorsque la connexion de l'embase Ethernet est activée, le module peut gérer les équipements distribués sur le réseau d'équipements. Lorsque la connexion de l'embase Ethernet est désactivée, le module peut seulement prendre en charge les équipements distribués d'un réseau isolé. Ces deux modules sont conçus pour être installés sur une embase Ethernet (connecteur à l'arrière et à droite). Pour obtenir des informations sur les modules BMENOC0301/BMENOC0311, reportez-vous au document Modicon M580 BMENOC03•1 - Ethernet Communication Module Installation and Configuration Guide. Pour obtenir des informations sur le module BMENOC0321, reportez-vous au document Modicon M580 BMENOC0321 Control Network Module Installation and Configuration Guide.	1 nom du module 2 affichage à LED 3 port SERVICE (ETH 1) 4 port DEVICE NETWORK (ETH 2) 5 port DEVICE NETWORK (ETH 3)
BMENOC0321	Module de communication Ethernet fonctionnant comme un module de réseau de contrôle pour assurer la transparence entre un réseau d'équipements M580 un et le réseau de contrôle. NOTE : Un seul module BMENOC0321 peut être installé dans un rack M580 local.

Référence

Description


BMENOC0301 est un module de communication Ethernet générique, alors que le BMENOC0311 est un module de communication Ethernet similaire avec des fonctionnalités FactoryCast supplémentaires.

Module de communication Ethernet avec services Web standard

NOTE : Dans un rack local M580, vous pouvez installer jusqu'à trois modules BMENOC0301/BMENOC0311, selon la CPU (CPU) choisie. Lorsque la connexion de l'embase Ethernet est activée, le module peut gérer les équipements distribués sur le réseau d'équipements. Lorsque la connexion de l'embase Ethernet est désactivée, le module peut seulement prendre en charge les équipements distribués d'un réseau isolé.

Ces deux modules sont conçus pour être installés sur une embase Ethernet (connecteur à l'arrière et à droite).

Pour obtenir des informations sur les modules BMENOC0301/BMENOC0311, reportez-vous au document Modicon M580 BMENOC03•1 - Ethernet Communication Module Installation and Configuration Guide. Pour obtenir des informations sur le module BMENOC0321, reportez-vous au document Modicon M580 BMENOC0321 Control Network Module Installation and Configuration Guide.

BMENOC0321

Module de communication Ethernet fonctionnant comme un module de réseau de contrôle pour assurer la transparence entre un réseau d'équipements M580 un et le réseau de contrôle.

NOTE : Un seul module BMENOC0321 peut être installé dans un rack M580 local.

Pour obtenir des informations sur le module BMENOC0301/BMENOC0311, reportez-vous au document Modicon M580 BMENOC03•1Ethernet Communication Module Installation and Configuration Guide.
Pour plus d'informations sur le module BMENOC0321, reportez-vous au document Modicon M580 BMENOC0321 Control Network Module Installation and Configuration Guide.

NOTE : Protégez les ports Ethernet inutilisés avec des bouchons anti-poussière.

Modules adaptateurs EIO

Les modules adaptateurs EIO X80 suivants sont utilisés dans un système M580.

Référence	Description	Image
BMECRA31210	Module adaptateur EIO performances eX80 Le module BMECRA31210 peut être installé sur une embase Ethernet (connecteur à l'arrière et à droite) afin de prendre en charge des modules d'E/S eX80 nécessitant Ethernet dans l'embase. NOTE : la broche de détrompage, située à l'arrière du module, ne vous permet pas d'installer ce module sur des embases non prises en charge. NOTE : un seul module BM•CRA312•0 peut être installé dans une station RIO eX80. NOTE : ce module adaptateur a un port de service (3) et une fonction d'horodatage. Il prend en charge un rack distant étendu. NOTE : ce module adaptateur prend en charge les modules experts et la fonctionnalité CCOTF. Pour obtenir des informations sur les modules BM•CRA312•0, reportez-vous au document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.	1 affichage à LED 2 commutateurs rotatifs 3 port service (ETH 1) 4 port device network (ETH 2) 5 port device network (ETH 3) 1 connecteur X Bus (à gauche) 2 connecteur Ethernet (à droite) 3 broche de détrompage empêchant d'installer ce module sur des embases non prises en charge
BMXCRA31200	Module adaptateur EIO standard X80 NOTE : un seul module BM•CRA312•0 peut être installé dans une station RIO eX80. NOTE : Ce module adaptateur ne possède pas de port de service ni de fonction d'horodatage. Il prend en charge un rack distant étendu. NOTE : ce module adaptateur ne prend en charge que des modules analogiques et TOR X80 qui ne requièrent pas d'embase Ethernet. Pour obtenir des informations sur les modules BM•CRA312•0, reportez-vous au document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.	1 affichage à LED 2 commutateurs rotatifs 4 port device network (ETH 2) 5 port device network (ETH 3)
BMXCRA31210	Module adaptateur EIO performances X80 NOTE : un seul module BM•CRA312•0 peut être installé dans une station RIO X80. NOTE : ce module adaptateur a un port de service (3) et une fonction d'horodatage. Il prend en charge un rack distant étendu. NOTE : Ce module adaptateur prend en charge des modules experts X80 et la fonction CCOTF, ainsi que des modules analogiques et TOR qui ne requièrent pas d'embase Ethernet. Pour obtenir des informations sur les modules BM•CRA312•0, reportez-vous au document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.	1 affichage à LED 2 commutateurs rotatifs 3 port service (ETH 1) 4 port device network (ETH 2) 5 port device network (ETH 3)

Référence

Description


BMECRA31210

Module adaptateur EIO performances eX80

Le module BMECRA31210 peut être installé sur une embase Ethernet (connecteur à l'arrière et à droite) afin de prendre en charge des modules d'E/S eX80 nécessitant Ethernet dans l'embase.

NOTE : la broche de détrompage, située à l'arrière du module, ne vous permet pas d'installer ce module sur des embases non prises en charge.

NOTE : un seul module BM•CRA312•0 peut être installé dans une station RIO eX80.

NOTE : ce module adaptateur a un port de service (3) et une fonction d'horodatage. Il prend en charge un rack distant étendu.

NOTE : ce module adaptateur prend en charge les modules experts et la fonctionnalité CCOTF.

Pour obtenir des informations sur les modules BM•CRA312•0, reportez-vous au document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.

BMXCRA31200

Module adaptateur EIO standard X80

NOTE : un seul module BM•CRA312•0 peut être installé dans une station RIO eX80.

NOTE : Ce module adaptateur ne possède pas de port de service ni de fonction d'horodatage. Il prend en charge un rack distant étendu.

NOTE : ce module adaptateur ne prend en charge que des modules analogiques et TOR X80 qui ne requièrent pas d'embase Ethernet.

Pour obtenir des informations sur les modules BM•CRA312•0, reportez-vous au document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.

BMXCRA31210

Module adaptateur EIO performances X80

NOTE : un seul module BM•CRA312•0 peut être installé dans une station RIO X80.

NOTE : ce module adaptateur a un port de service (3) et une fonction d'horodatage. Il prend en charge un rack distant étendu.

NOTE : Ce module adaptateur prend en charge des modules experts X80 et la fonction CCOTF, ainsi que des modules analogiques et TOR qui ne requièrent pas d'embase Ethernet.

Pour obtenir des informations sur les modules BM•CRA312•0, reportez-vous au document Modicon M580 - Modules d'E/S distantes - Guide d'installation et de configuration.
