Introduction

La requête de diagnostic n'est disponible que pour les alimentations de sécurité·M580 situées dans un rack principal, via le bloc fonction PWS_DIAG. Un rack principal est défini par une adresse égale à 0 et un module d'UC ou CRA (adaptateur de communication) à l'emplacement 0 ou 1. Un rack d'extension n'est pas un rack principal.

L'UC peut émettre une requête de diagnostic·concernant les alimentations redondantes du rack local et, via un CRA, les alimentations redondantes situées sur un rack distant.· Si·les alimentations maître et esclave sont opérationnelles, l'alimentation maître passe en mode de diagnostic maître et l'alimentation esclave passe en mode de diagnostic esclave. Les voyants LED indiquent que le test est en cours d'exécution.

NOTE : Cette requête n'est pas implémentée lors de la mise sous tension.

Une fois le test de diagnostic terminé, l'alimentation maître retourne au mode de fonctionnement normal et l'esclave passe soit dans l'état normal, soit dans l'état d'erreur (en fonction des résultats des tests). Les résultats des tests sont stockés dans la mémoire de l'alimentation.

Données renvoyées par une requête de diagnostic

Les alimentations renvoient à l'UC les informations de diagnostic suivantes :

  • Température ambiante de l'alimentation.

  • Tension et intensité sur la ligne d'embase 3,3 V.

  • Tension et intensité sur la ligne d'embase 24 V.

  • Energie totale cumulée par l'alimentation, depuis sa fabrication, sur les lignes d'embase 3,3 V et 24 V.

  • Temps de fonctionnement en tant que maître depuis la dernière mise sous tension et depuis la fabrication.

  • Temps de fonctionnement total en tant qu'esclave depuis la dernière mise sous tension et depuis la fabrication.

  • Durée de vie restante en pourcentage (LTPC) ou délai de maintenance préventive : de 100 % à 0 %.

    NOTE : Pas de permutation si 0 %.

  • Nombre de mises sous tension de l'alimentation.

    NOTE : Le système SCADA permet de réinitialiser le nombre de mises sous tension depuis l'installation et tous les autres diagnostics.

  • Nombre de fois où la tension principale du BMXCPS4002S a chuté au-dessous du niveau de sous-tension 1 (95 VCA).

  • Nombre de fois où la tension principale du BMXCPS4002S a dépassé le niveau de surtension 2 (195 VCA).

  • Nombre de fois où la tension principale du BMXCPS4022S a chuté au-dessous du niveau de sous-tension 1 (20 VCC).

  • Nombre de fois où la tension principale du BMXCPS4022S a dépassé le niveau de sous-tension 2 (40 VCC).

  • Nombre de fois où la tension principale du BMXCPS3522S a chuté au-dessous du niveau de sous-tension 1 (110 VCC).

  • Nombre de fois où la tension principale du BMXCPS3522S a dépassé le niveau de sous-tension 2 (140 VCC).

  • Statut actuel de l'alimentation (maître/esclave/inopérante)

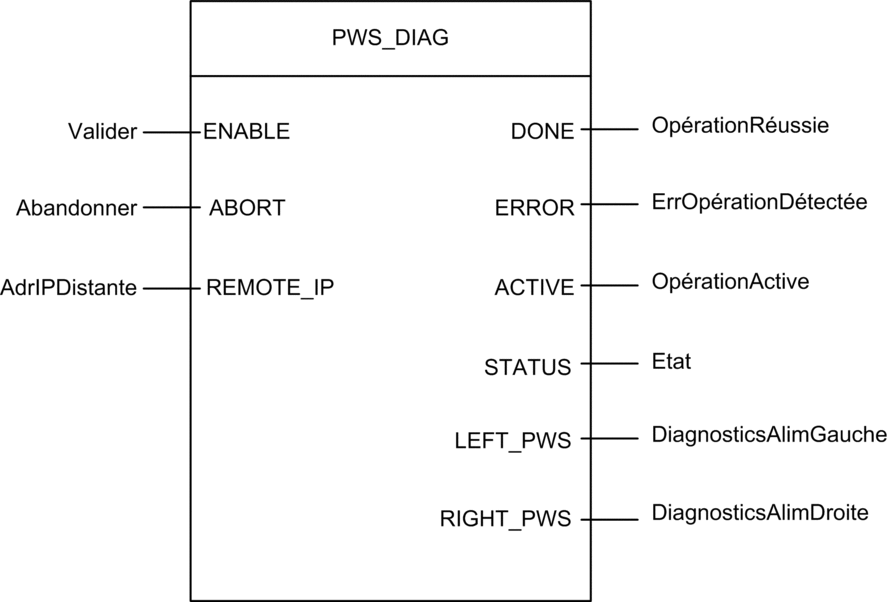

Représentation en FBD

Paramètres

Paramètres d'entrée :

Nom du paramètre

Type de données

Description

ENABLE

BOOL

Si ce paramètre est activé, l'opération est activée.

ABORT

BOOL

Si ce paramètre est activé, l'opération active est abandonnée.

REMOTE_IP

STRING

Adresse IP ("ip1.ip2.ip3.ip4") de la station contenant le module d'alimentation. Laissez ce champ vide (chaîne "") ou n'attachez aucune variable à la broche de contact avec l'alimentation située dans le rack local.

Paramètres de sortie:

Nom du paramètre

Type de données

Description

DONE

BOOL

Activé lorsque l'opération s'est déroulée correctement.

ERROR

BOOL

Activé lorsque l'opération a été abandonnée suite à un échec.

ACTIVE

BOOL

Activé lorsque l'opération est active.

STATUS

WORD

Identifiant d'erreur détectée.

LEFT_PWS

ANY

Données de diagnostic pour l'alimentation de gauche. Utilisez une variable de type PWS_DIAG_DDT_V2 pour une interprétation correcte.

RIGHT_PWS

ANY

Données de diagnostic pour l'alimentation de droite. Utilisez une variable de type PWS_DIAG_DDT_V2 pour une interprétation correcte.

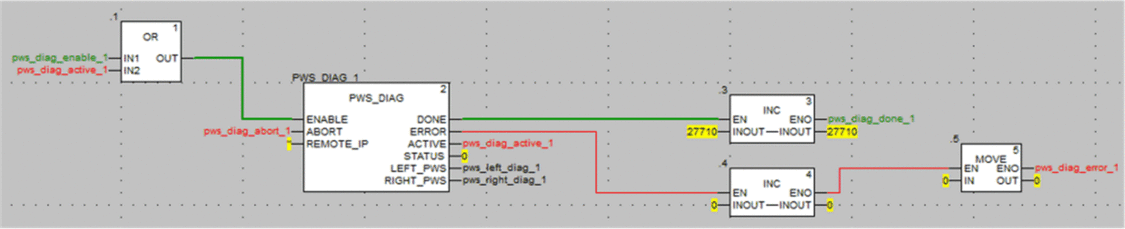

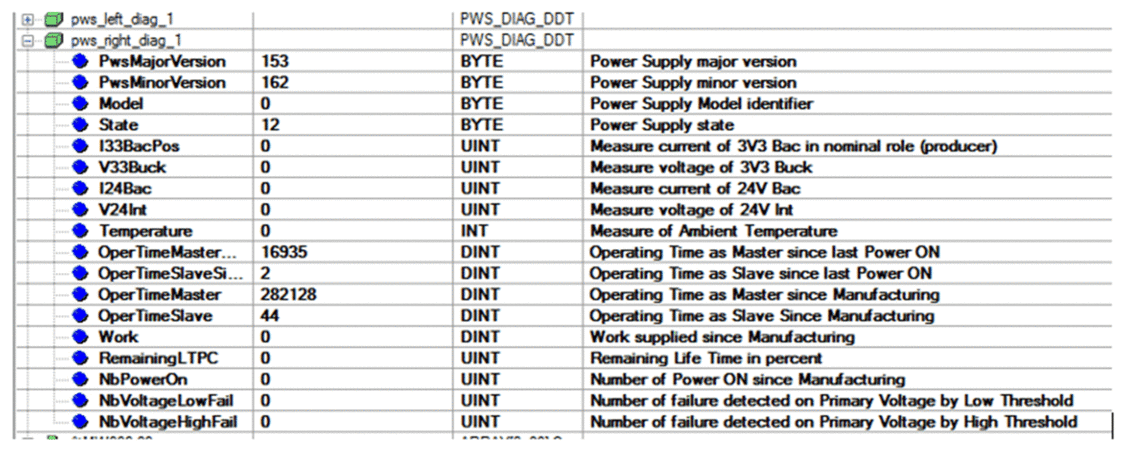

Exemple
