Introduction
Vous pouvez configurer le module de sortie relais numérique de sécurité BMXSRA0405 pour les standards SIL2 / Cat2/PLc ou SIL3 / Cat4/PLe de différentes manières, en fonction des conditions suivantes :
Nombre de sorties que le module devra prendre en charge
Façon dont vous souhaitez tester la capacité du module à placer l'actionneur dans l'état de demande voulu, à savoir :
test automatique par le module (auquel cas il n'y a pas de transition d'état pour l'actionneur)
procédure qui exécute et vérifie une transition journalière du signal communiqué par le module à l'actionneur (auquel cas la transition impacte l'état de l'actionneur)
Effectuez cette configuration en sélectionnant un numéro d'application (voir les tableaux ci-après) dans la liste figurant sous l'onglet du module dans Control Expert.
Applications de câblage pour SIL2 Cat2/PLc :
Fonction |
Etat de demande |
Relais |
Sorties |
Test de signal ? |
Schéma de câblage (voir plus bas) |
|
|---|---|---|---|---|---|---|
Test de signal automatique ?1 |
Transition de signal quotidienne ? |
|||||
Application_1 |
Non alimenté |
1 |
4 |
Non |
Oui |
A |
Application_2 |
Non alimenté |
2 |
2 |
Oui |
Non |
B |
Application_3 |
Alimenté |
1 |
4 |
Non |
Oui |
A |
Application_4 |
Alimenté |
2 |
2 |
Oui |
Non |
C |
1. Le test de signal automatique n'impacte pas l'état de l'actionneur. |
||||||
Applications de câblage pour SIL3 Cat4/PLe :
Fonction |
Etat de demande |
Relais |
Sorties |
Test de signal ? |
Schéma de câblage (voir plus bas) |
|
|---|---|---|---|---|---|---|
Test de signal automatique ?1 |
Transition de signal quotidienne ? |
|||||
Application_5 |
Non alimenté |
2 |
2 |
Non |
Oui |
A |
Application_6 |
Non alimenté |
4 |
1 |
Oui |
Non |
D |
Application_7 |
Alimenté |
2 |
2 |
Non |
Oui |
A |
Application_8 |
Alimenté |
2 |
2 |
Oui |
Non |
C |
1. Le test de signal automatique n'impacte pas l'état de l'actionneur. |
||||||
Chacun de ces huit choix d'application est décrit dans les exemples qui suivent.
Application_1 : 4 sorties, conformité SIL2 et Cat2/PLc, état non alimenté, pas de test de signal automatique
L'état de la demande pour cette conception d'application est "non alimenté". Si le module détecte une erreur interne pour une sortie, il met celle-ci en état non alimenté.
| ATTENTION | |
|---|---|
PERTE DE LA CAPACITE A EXECUTER LES FONCTIONS DE SECURITE Pour réaliser le niveau SIL2 de la norme IEC61508
et le niveau Cat2/PLc de la norme ISO 13849 avec cette conception
de câblage, vous devez effectuer une transition de signal quotidienne
de l'état alimenté vers l'état non alimenté. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
La conception du câblage pour Application_1 est décrite dans le schéma de câblage A ci-après.
Application_2 : 2 sorties, conformité SIL2 et Cat2/PLc, état non alimenté, test de signal automatique
L'état de la demande pour cette conception d'application est "non alimenté". Si le module détecte une erreur de sortie interne sur un des relais utilisés pour une sortie, il met les deux relais associés à cette sortie (relais 0 et relais 1 ou relais 2 et relais 3) en état non alimenté.
Votre programme d'application doit commander le même état de sortie à tous les relais qui activent le même actionneur.
Le module effectue séquentiellement un test d'impulsion périodique automatique sur chaque relais. La durée de ce test est inférieure à 50 ms. En raison de la configuration des deux relais utilisés (en parallèle), le test n'a pas d'impact sur la charge de sortie (normalement alimentée). Vous pouvez configurer la fréquence de ce test en définissant le paramètre dans l'onglet du module. Les valeurs valides de périodicité pour ce test vont de 1 à 1440 minutes.
La conception du câblage pour Application_2 est décrite dans le schéma de câblage B ci-après.
Application_3 : 4 sorties, conformité SIL2 et Cat2/PLc, état alimenté, pas de test de signal automatique
L'état de la demande pour cette conception d'application est "alimenté". Si le module détecte une erreur interne pour une sortie, il met celle-ci en état non alimenté (état de sécurité).
| ATTENTION | |
|---|---|
PERTE DE LA CAPACITE A EXECUTER LES FONCTIONS DE SECURITE Pour réaliser le niveau SIL2 de la norme IEC61508
et le niveau Cat2/PLc de la norme ISO 13849 avec cette conception
de câblage, vous devez effectuer une transition de signal quotidienne
de l'état alimenté vers l'état non alimenté. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
La conception du câblage pour Application_3 est décrite dans le schéma de câblage A ci-après.
Application_4 : 2 sorties, conformité SIL2 et Cat2/PLc, état alimenté, test de signal automatique
L'état de la demande pour cette conception d'application est "alimenté". Si le module détecte une erreur de sortie interne sur un des relais utilisés pour une sortie, il met les deux relais associés à cette sortie (relais 0 et relais 1 ou relais 2 et relais 3) en état non alimenté.
Votre programme d'application doit commander le même état de sortie à tous les relais qui activent le même actionneur.
Le module effectue séquentiellement un test d'impulsion périodique sur chaque relais. La durée de ce test est inférieure à 50 ms. En raison de la configuration des deux relais utilisés (en parallèle), le test n'a pas d'impact sur la charge de sortie (normalement alimentée). Vous pouvez configurer la fréquence de ce test en définissant le paramètre dans l'onglet du module. Les valeurs valides de périodicité pour ce test vont de 1 à 1440 minutes.
La conception du câblage pour Application_4 est décrite dans le schéma de câblage C ci-après.
Application_5 : 2 sorties, conformité SIL3 et Cat4/PLe, état non alimenté, pas de test de signal automatique
L'état de la demande pour cette conception d'application est "non alimenté". Si le module détecte une erreur de sortie interne sur un des relais utilisés pour une sortie, il met les deux relais associés à cette sortie (relais 0 et relais 1 ou relais 2 et relais 3) en état non alimenté.
Votre programme d'application doit commander le même état de sortie à tous les relais qui activent le même actionneur.
| ATTENTION | |
|---|---|
PERTE DE LA CAPACITE A EXECUTER LES FONCTIONS DE SECURITE Pour réaliser le niveau SIL3 de la norme IEC61508
et le niveau Cat 4/PLe de la norme ISO 13849 avec cette conception
de câblage, vous devez effectuer une transition de signal quotidienne
de l'état alimenté vers l'état non alimenté. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
La conception du câblage pour Application_5 est décrite dans le schéma de câblage C ci-après.
Application_6 : 1 sortie, conformité SIL3 et Cat4/PLe, état non alimenté, test de signal automatique
L'état de la demande pour cette conception d'application est "non alimenté". Si le module détecte une erreur de sortie interne sur un des relais utilisés pour une sortie, il met tous les relais du module (relais 0, relais 1, relais 2 et relais 3) en état non alimenté.
Votre programme d'application doit commander le même état de sortie à tous les relais qui activent le même actionneur.
Le module effectue séquentiellement un test d'impulsion périodique sur chaque relais. La durée de ce test est inférieure à 50 ms. En raison de la configuration des quatre relais utilisés (2 paires de 2 relais série configurés en parallèle), le test n'a pas d'impact sur la charge de sortie (normalement alimentée). Vous pouvez configurer la fréquence de ce test en définissant le paramètre dans l'onglet du module. Les valeurs valides de périodicité pour ce test vont de 1 à 1440 minutes.
La conception du câblage pour Application_6 est décrite dans le schéma de câblage D ci-après.
Application_7 : 2 sorties, conformité SIL3 et Cat4/PLe, état alimenté, pas de test de signal automatique
L'état de la demande pour cette conception d'application est "alimenté". Si le module détecte une erreur de sortie interne sur un des relais utilisés pour une sortie, il met les deux relais associés à cette sortie (relais 0 et relais 1 ou relais 2 et relais 3) en état non alimenté.
Votre programme d'application doit commander le même état de sortie à tous les relais qui activent le même actionneur.
| ATTENTION | |
|---|---|
PERTE DE LA CAPACITE A EXECUTER LES FONCTIONS DE SECURITE Pour réaliser le niveau SIL3 de la norme IEC61508
et le niveau Cat 4/PLe de la norme ISO 13849 avec cette conception
de câblage, vous devez effectuer une transition de signal quotidienne
de l'état alimenté vers l'état non alimenté. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
La conception du câblage pour Application_7 est décrite dans le schéma de câblage C ci-après.
Application_8 : 2 sorties, conformité SIL3 et Cat4/PLe, état alimenté, test de signal automatique
L'état de la demande pour cette conception d'application est "alimenté". Si le module détecte une erreur de sortie interne sur un des relais utilisés pour une sortie, il met les deux relais associés à cette sortie (relais 0 et relais 1 ou relais 2 et relais 3) en état non alimenté.
Votre programme d'application doit commander le même état de sortie à tous les relais qui activent le même actionneur.
Le module effectue séquentiellement un test d'impulsion périodique sur chaque relais. La durée de ce test est inférieure à 50 ms. En raison de la configuration des deux relais utilisés (en série), le test n'a pas d'impact sur la charge de sortie (normalement non alimentée). Vous pouvez configurer la fréquence de ce test en définissant le paramètre dans l'onglet du module. Les valeurs valides de périodicité pour ce test vont de 1 à 1440 minutes.
La conception du câblage pour Application_8 est décrite dans le schéma de câblage C ci-après.

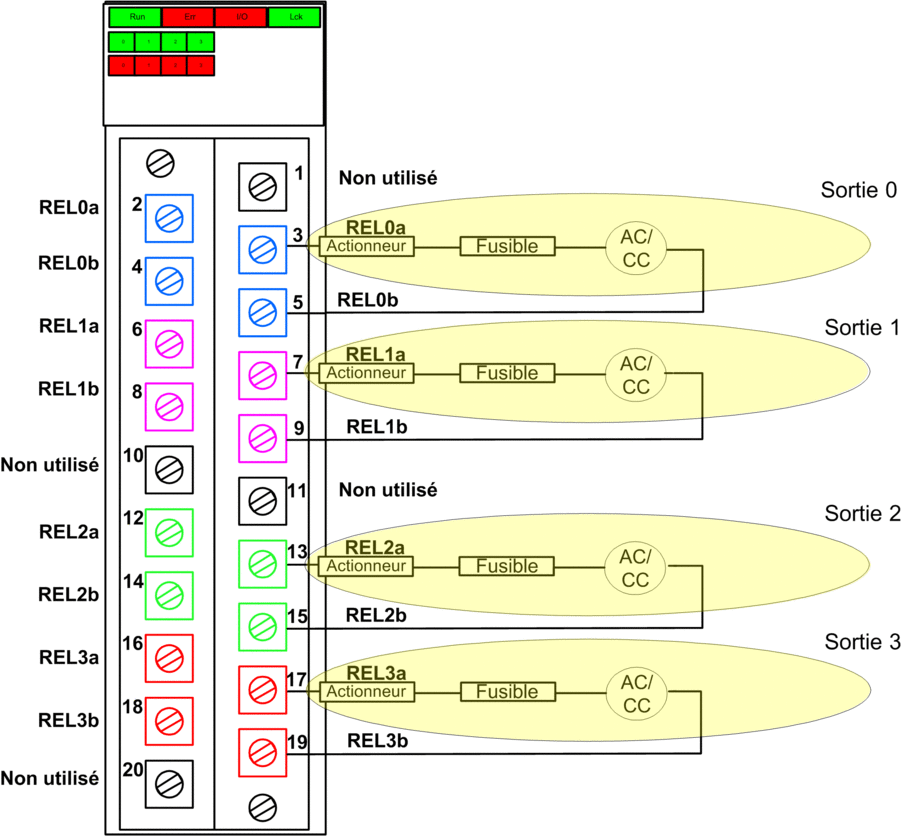

Schéma de câblage A
Ce schéma de câblage concerne Application_1 et Application_3 :

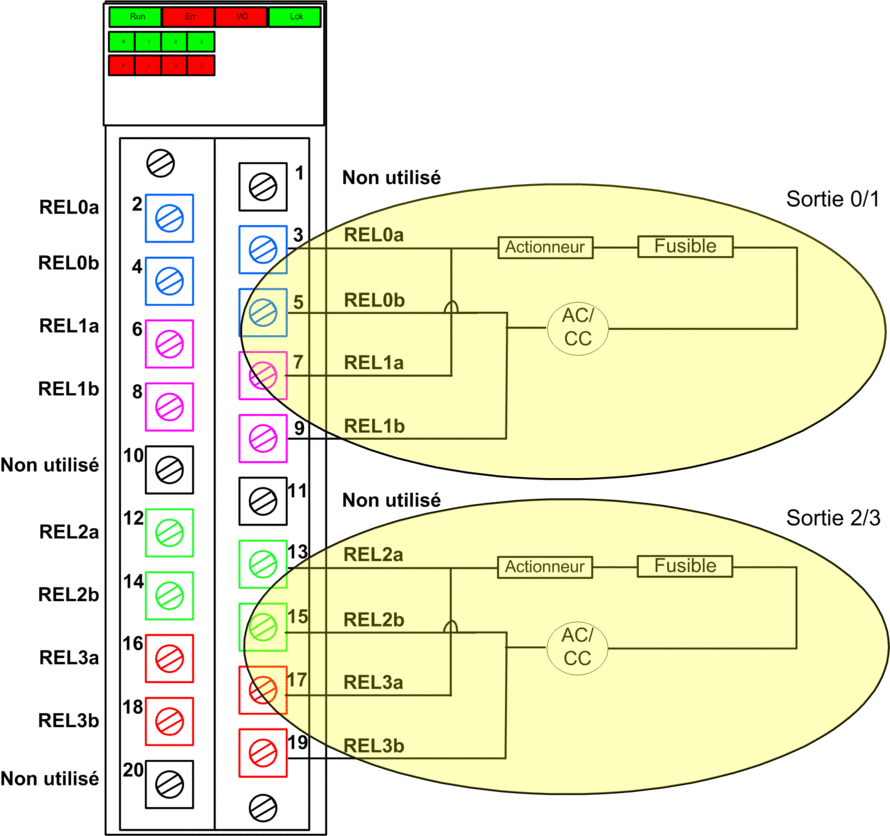

Schéma de câblage B
Ce schéma de câblage concerne Application_2 :

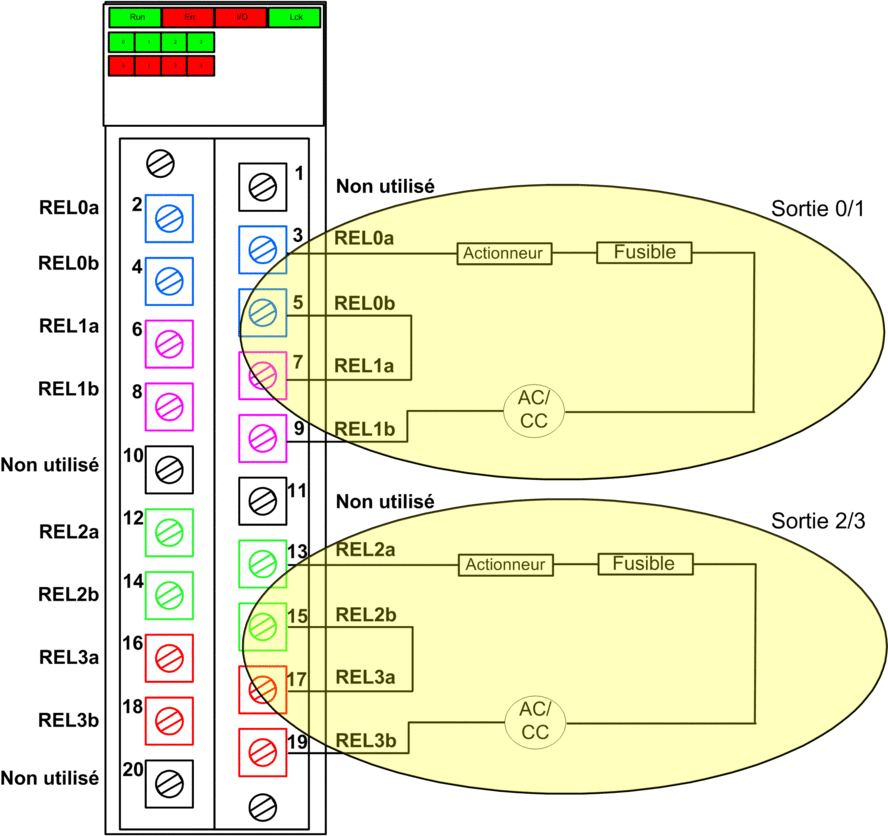

Schéma de câblage C
Ce schéma de câblage concerne Application_4, Application_5, Application_7 et Application_8 :

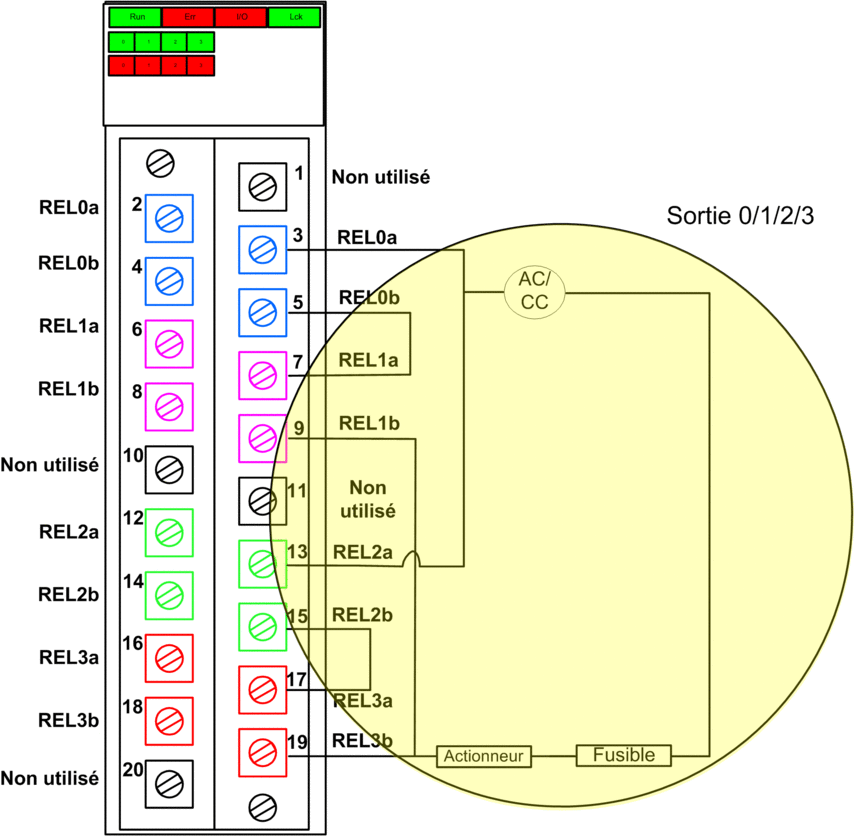

Schéma de câblage D
Ce schéma de câblage concerne Application_6 :
