Introduction
Le module de sortie relais numérique BMXSRA0405 comprend 4 relais et prend en charge jusqu'à 4 sorties. Il présente une paire de broches a et b pour chaque relais. Pour chaque relais :
Les deux broches a sont connectées en interne.
Les deux broches b sont également connectées en interne.
Borniers
Vous pouvez utiliser les borniers Schneider Electric à 20 points suivants pour le connecteur à 20 broches en face avant du module :
bornier à vis étriers BMXFTB2010
bornier à vis étriers BMXFTB2000
bornier à ressorts BMXFTB2020
Alimentation process
Vous devez installer l'alimentation process 24 VCC ou 24 VCA à 230 VCA appropriée.
Fusible
Il est obligatoire d'installer un fusible à action rapide de 6 A maximum, approprié à l'application sélectionnée et à la conception des relais. Installez toujours un fusible externe en série avec l'alimentation externe, le relais et la charge.
AVERTISSEMENT | |
---|---|
Connecteur de câblage

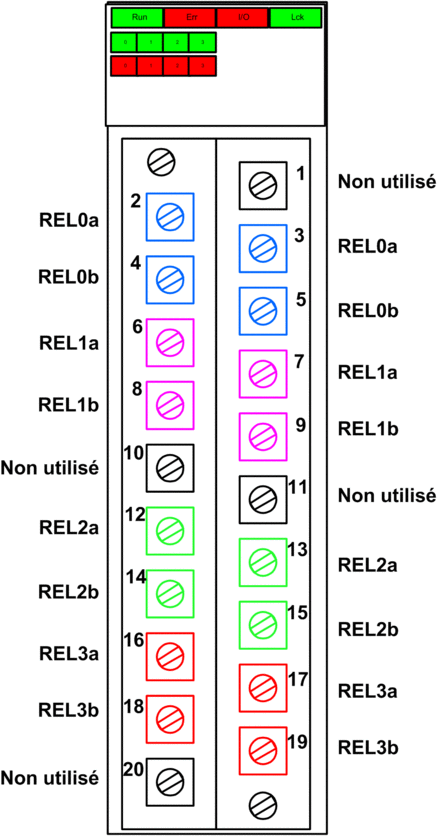

L'illustration suivante présente les broches situées sur le module relais :

Mappage des entrées et des broches du connecteur
Les broches du module de sortie relais numérique BMXSRA0405 sont décrites ci-après :
Description de la broche |
Numéro de broche sur le bornier |
Description de la broche |
|
---|---|---|---|
Contact NO, relais 0a |
2 |
1 |
Non utilisé |
Contact NO, relais 0b |
4 |
3 |
Contact NO, relais 0a |
Contact NO, relais 1a |
6 |
5 |
Contact NO, relais 0b |
Contact NO, relais 1b |
8 |
7 |
Contact NO, relais 1a |
Non utilisé |
10 |
9 |
Contact NO, relais 1b |
Contact NO, relais 2a |
12 |
11 |
Non utilisé |
Contact NO, relais 2b |
14 |
13 |
Contact NO, relais 2a |
Contact NO, relais 3a |
16 |
15 |
Contact NO, relais 2b |
Contact NO, relais 3b |
18 |
17 |
Contact NO, relais 3a |
Non utilisé |
20 |
19 |
Contact NO, relais 3b |
