Port Ethernet de l'adaptateur

Description des ports Ethernet

Deux des ports Ethernet permettent des échanges d'E/S implicites avec le scrutateur d'E/S de la CPU. (Les échanges d'E/S implicites sont limités à une taille de trame maximale de 1400 octets.) Les ports peuvent être mis en œuvre seuls ou en mode redondant.

Vous pouvez installer au maximum 31 adaptateurs dans un réseau RIO Ethernet, selon la CPU utilisée. Pour obtenir des informations sur la planification de la topologie du réseau, consultez le guide de planification de votre système.

Les modules adaptateur suivants sont munis de deux ou trois ports 10/100 Base-T Ethernet :

Port	Description
SERVICE	Le port SERVICE permet de diagnostiquer les ports du réseau d'équipements Ethernet et d'accéder aux outils et équipements externes (Control Expert, ConneXium Network Manager, HMI, etc.). Il prend en charge les modes suivants : port d'accès (par défaut) : ce mode prend en charge les communications Ethernet. réplication de port : dans ce mode, le trafic de données issu de l'un des 2 autres ports est copié sur ce port. Cela permet à un outil de gestion connecté de surveiller et d'analyser le trafic associé au port. désactivé. NOTE : Le BMXCRA31200 ne comporte pas de port SERVICE. Vous pouvez configurer le port SERVICE EN LIGNE ou HORS LIGNE. En mode réplication de port, le port SERVICE fonctionne comme un port en lecture seule. Vous ne pouvez donc pas accéder aux équipements (ping, connexion à Control Expert, etc.) par le port SERVICE. Consultez la section Configuration du port de service.
DEVICE NETWORK	Les ports en cuivre DEVICE NETWORK sont utilisés pour mettre la station sur la boucle de chaînage simple. Ils fournissent : des connexions pour les communications RIO, une redondance de câble.

Port

Description

SERVICE

Le port SERVICE permet de diagnostiquer les ports du réseau d'équipements Ethernet et d'accéder aux outils et équipements externes (Control Expert, ConneXium Network Manager, HMI, etc.). Il prend en charge les modes suivants :

port d'accès (par défaut) : ce mode prend en charge les communications Ethernet.
réplication de port : dans ce mode, le trafic de données issu de l'un des 2 autres ports est copié sur ce port. Cela permet à un outil de gestion connecté de surveiller et d'analyser le trafic associé au port.
désactivé.

NOTE :

Le BMXCRA31200 ne comporte pas de port SERVICE.
Vous pouvez configurer le port SERVICE EN LIGNE ou HORS LIGNE.
En mode réplication de port, le port SERVICE fonctionne comme un port en lecture seule. Vous ne pouvez donc pas accéder aux équipements (ping, connexion à Control Expert, etc.) par le port SERVICE.

Consultez la section Configuration du port de service.

DEVICE NETWORK

Les ports en cuivre DEVICE NETWORK sont utilisés pour mettre la station sur la boucle de chaînage simple.

Ils fournissent :

des connexions pour les communications RIO,
une redondance de câble.

ATTENTION

CONNEXION ETHERNET NON OPERATIONNELLE

Ne connectez aucun équipement dont la vitesse est supérieure à 100 Mbits/s à un port d'adaptateur.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Si vous connectez un équipement ayant une vitesse supérieure à 100 Mbits/s, il se peut que la liaison Ethernet ne soit pas établie entre l'équipement et le module via le port.

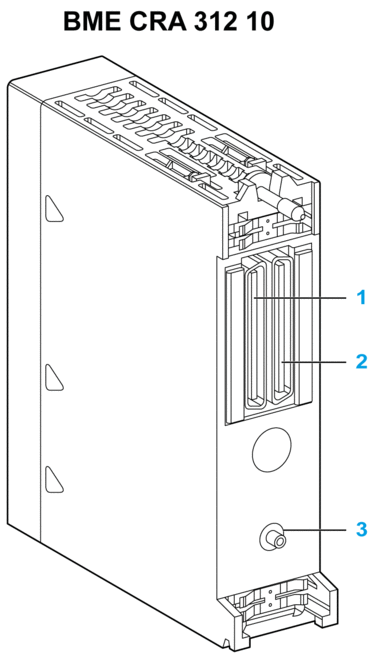

BMECRA31210 Broche de détrompage

L'adaptateur BMECRA31210 est conçu pour être installé sur une embase Ethernet dans le rack distant principal. L'adaptateur prend en charge les modules adaptateur et d'E/S Modicon X80 à la fois avec des connexions Ethernet et X Bus. Les deux connecteurs de bus sont représentés dans les éléments 1 et 2 ci-dessous.

L'adaptateur comporte également une broche de détrompage (élément 3 ci-dessous) pour éviter son installation sur une embase BMEXBP PV 01.

1	Connecteur d'embase X Bus
2	Connecteur d'embase Ethernet
3	Broche de détrompage
