Présentation

Utilisez une configuration de réseau à boucle de chaînage qui mette en œuvre le service RSTP pour établir des communications redondantes avec au moins l'un des deux chemins physiques entre :

  • le scrutateur d'E/S,

  • les modules adaptateur sur chaque station distante, les commutateurs double anneau (DRS) ou tout produit dont les E/S distantes (RIO) peuvent être scrutées.

Pour obtenir des informations sur la planification de la topologie du réseau, consultez le document guide de planification du système.

NOTE : Les ports à fibre optique ne sont pas disponibles sur les modules adaptateur. Pour la prise en charge de la fibre optique, utilisez soit un module convertisseur fibre optique BMXNRP020•, soit une paire de DRS.

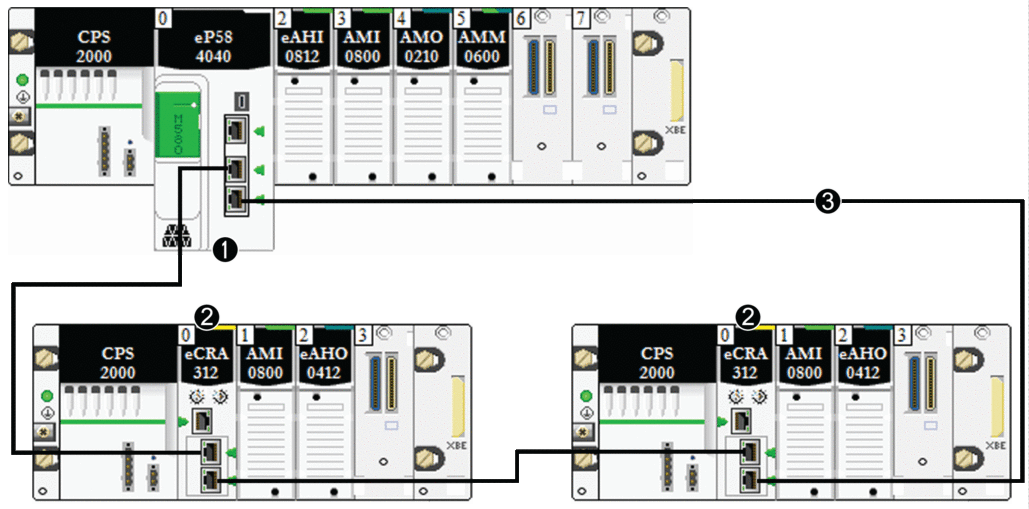

Boucle de chaînage simple RIO

La CPU prend en charge les communications avec les stations RIO dans une boucle de chaînage :

1 rack local principal avec une CPU BME•58••40 incluant un service de scrutation d'E/S Ethernet

2 stations RIO X80 avec un module adaptateur BM•CRA312•0

3 la boucle de chaînage
