Réglage des commutateurs rotatifs

Définissez l'emplacement de la station d'E/S distantes sur le réseau avec les commutateurs rotatifs à l'avant du module adaptateur :

NOTE : Réglez les commutateurs rotatifs avant d'appliquer l'alimentation au module et avant de télécharger l'application.

Les valeurs définies sont appliquées pendant un cycle d'alimentation. Si vous modifiez les paramètres du commutateur une fois que le module est alimenté, le voyant LED Module Status s'allume et un message de différence est consigné dans le diagnostic du module.

Si vous souhaitez revenir au réglage initial d'un commutateur rotatif après sa modification (l'autre commutateur ayant été modifié), tournez le commutateur jusqu'à ce que le voyant LED Module Status passe de rouge à vert.

Les nouvelles valeurs du commutateur rotatif sont appliquées lors du prochain cycle d'alimentation. Définissez la valeur avant de démarrer le module (valeurs valides : 00 à 159).

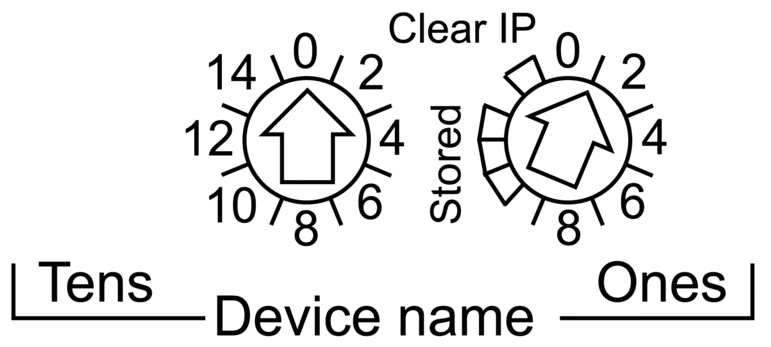

Le nom de l'équipement est créé en associant les valeurs des commutateurs rotatifs au préfixe de l'équipement (par exemple, BMECRA_xxx ou BMXCRA_xxx) (où xxx représente la valeur des commutateurs rotatifs). La figure précédente montre le commutateur Tens défini sur 00 et le commutateur Ones défini sur 1, le nom de l'équipement étant BMECRA_001.

REMARQUES :

  • Les commutateurs rotatifs peuvent être manipulés avec un petit tournevis plat.

  • Aucun logiciel n'est requis pour configurer ou activer les commutateurs rotatifs.

  • N'utilisez pas les paramètres Stored et Clear IP sur le commutateur Ones car ils s'appliquent aux installations d'E/S distantes.
